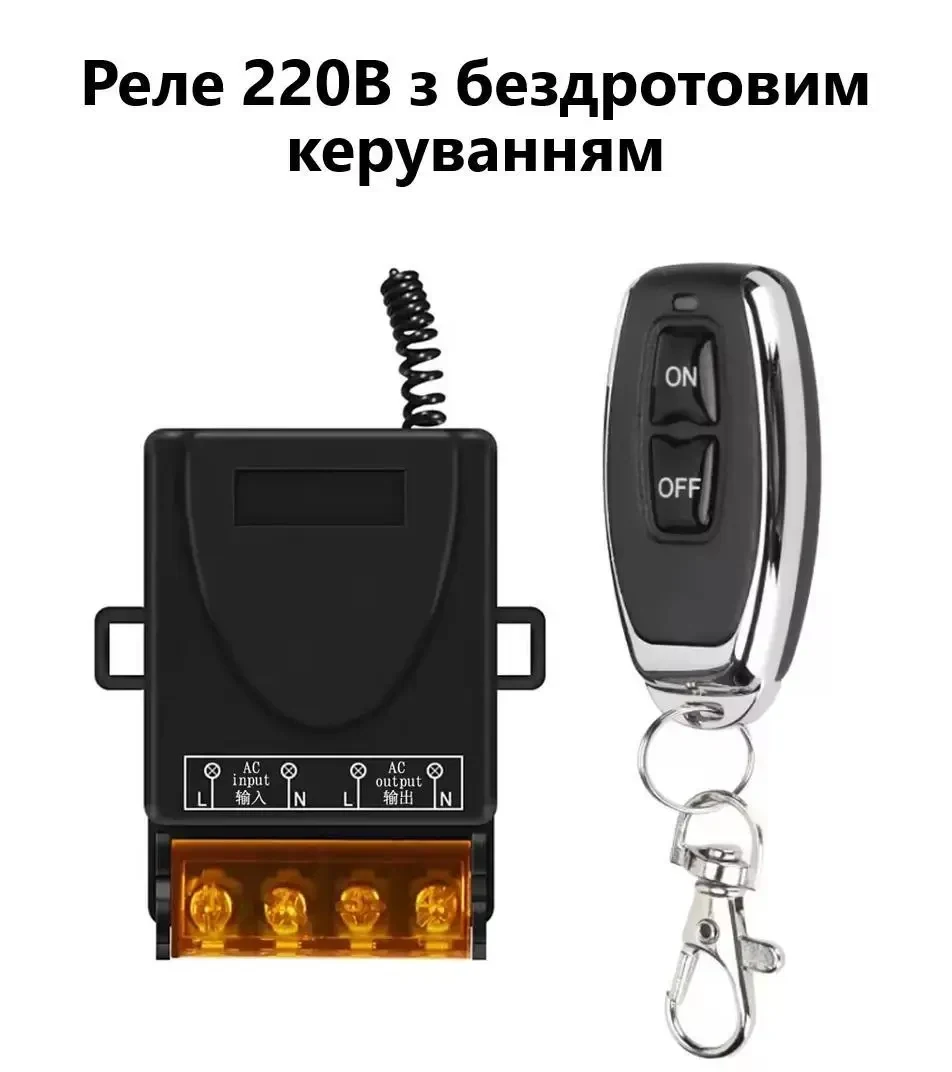

Комплект складається з приймача з одним каналом реле та двокнопкового передавача (пульт 1шт.) частотою 433 МГц. Використовується для дистанційного керування освітленням, електроприладами, двигунами, воротами тощо. Працює від змінної напруги 110–240 В. Має кілька режимів роботи (митьовий, фіксований, взаємний, із затримкою).
Характеристики передавача (пульта):
- Частота передачі: 433 МГц
- Тип кодування: фіксований код
- Чутливість приймача: > -105 дБ
- Дальність передачі: до 100 м (у відкритому просторі)
- Розмір: приблизно 55 × 28 × 10 мм
Характеристики приймача:

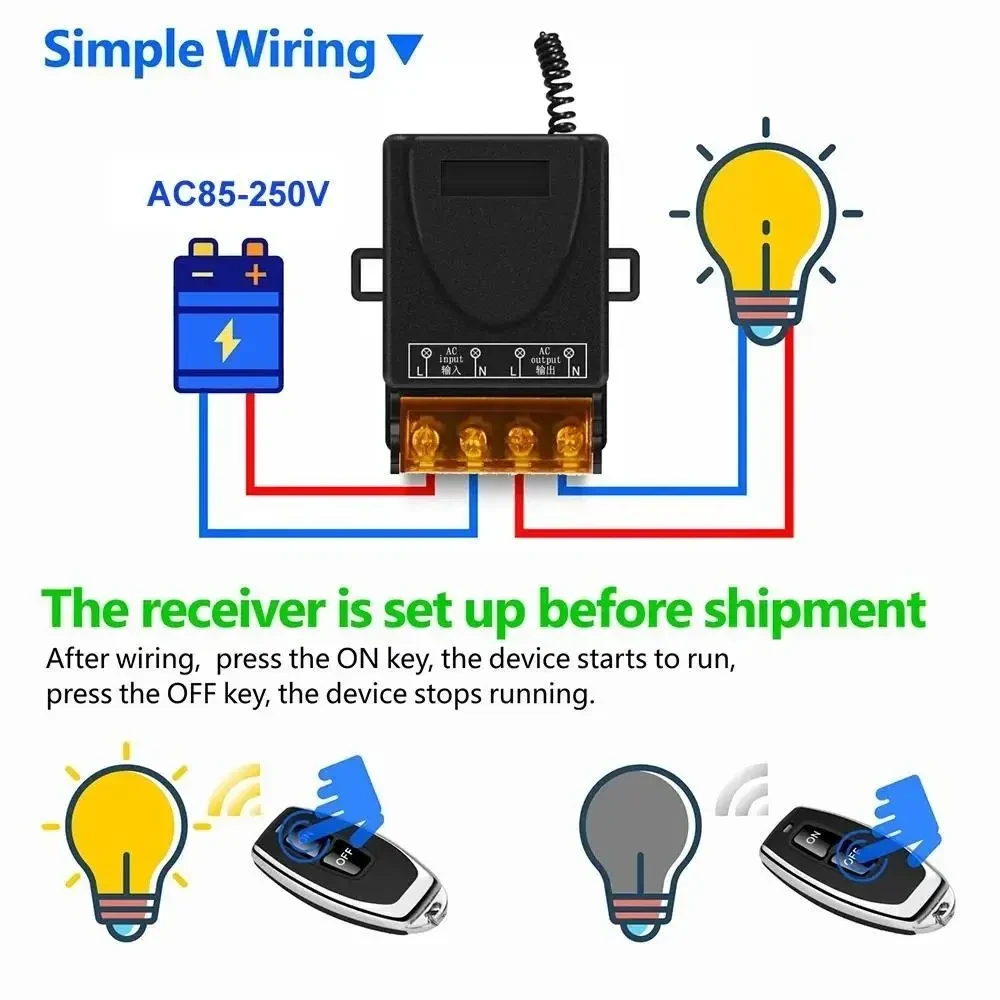

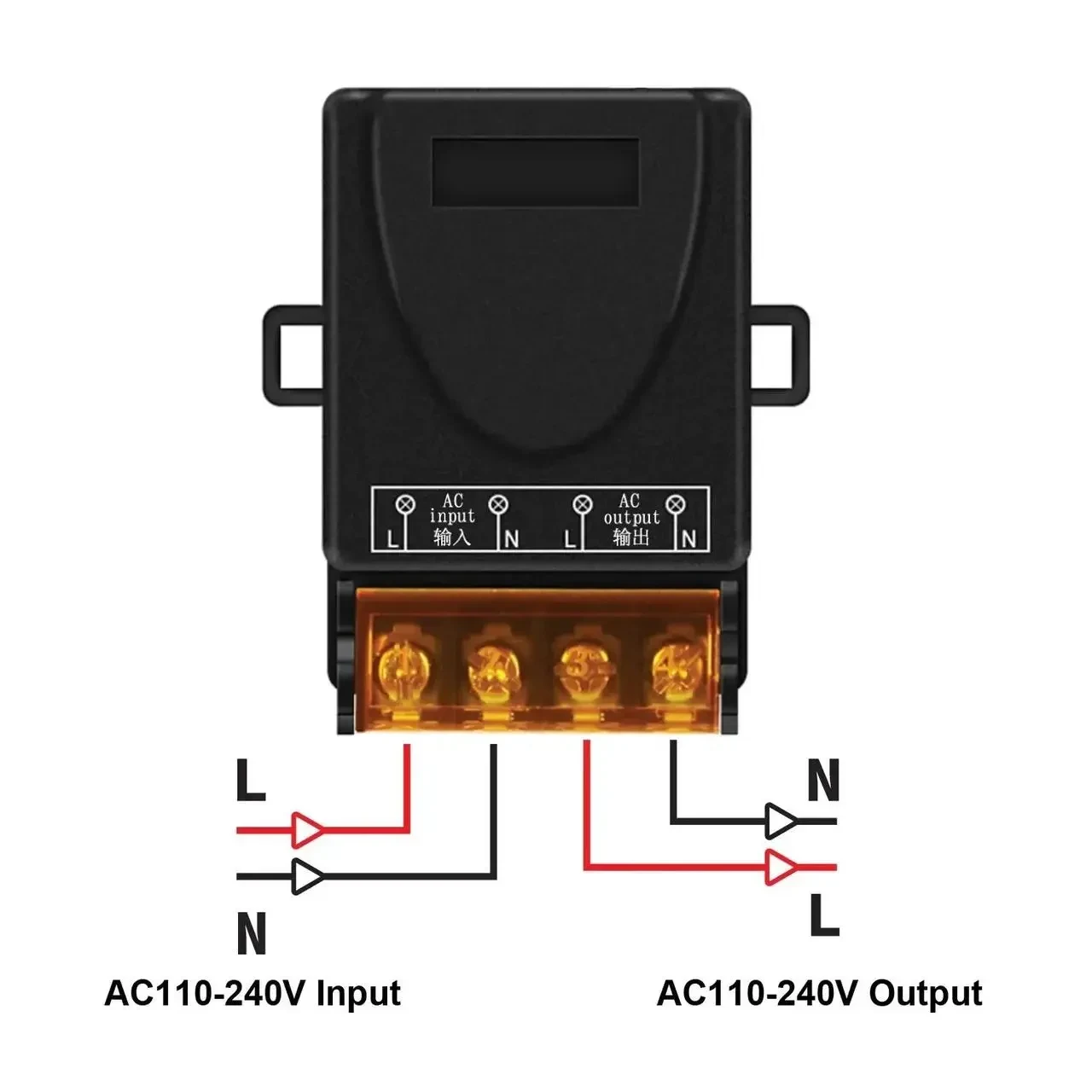

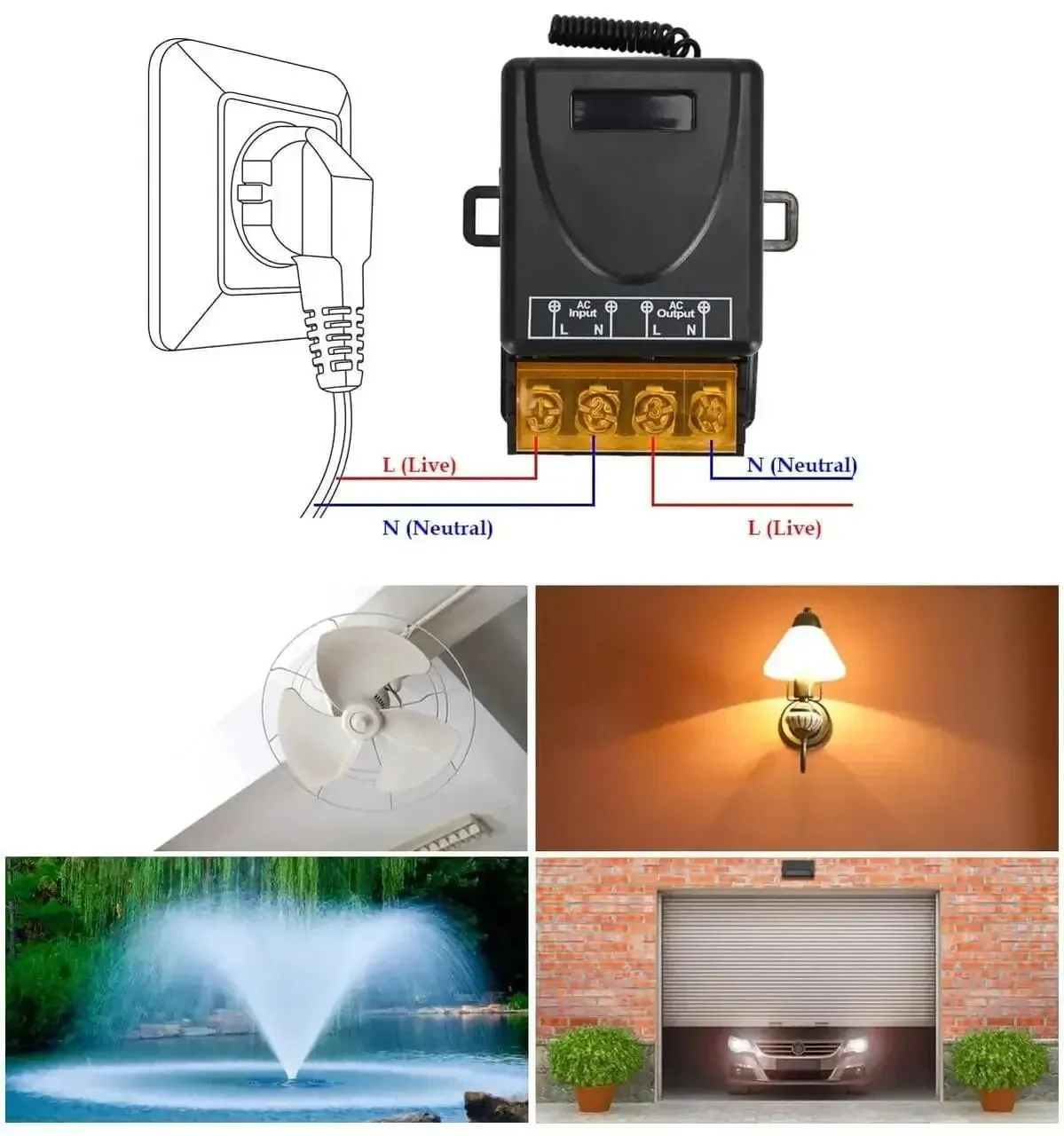

- Робоча напруга: AC 110–240 В
- Вихідна напруга: дорівнює робочій
- Частота роботи: 433 МГц
- Тип кодування: навчальний (learning code)
- Макс. робочий струм реле: 15A при 240VAC або 110VAC

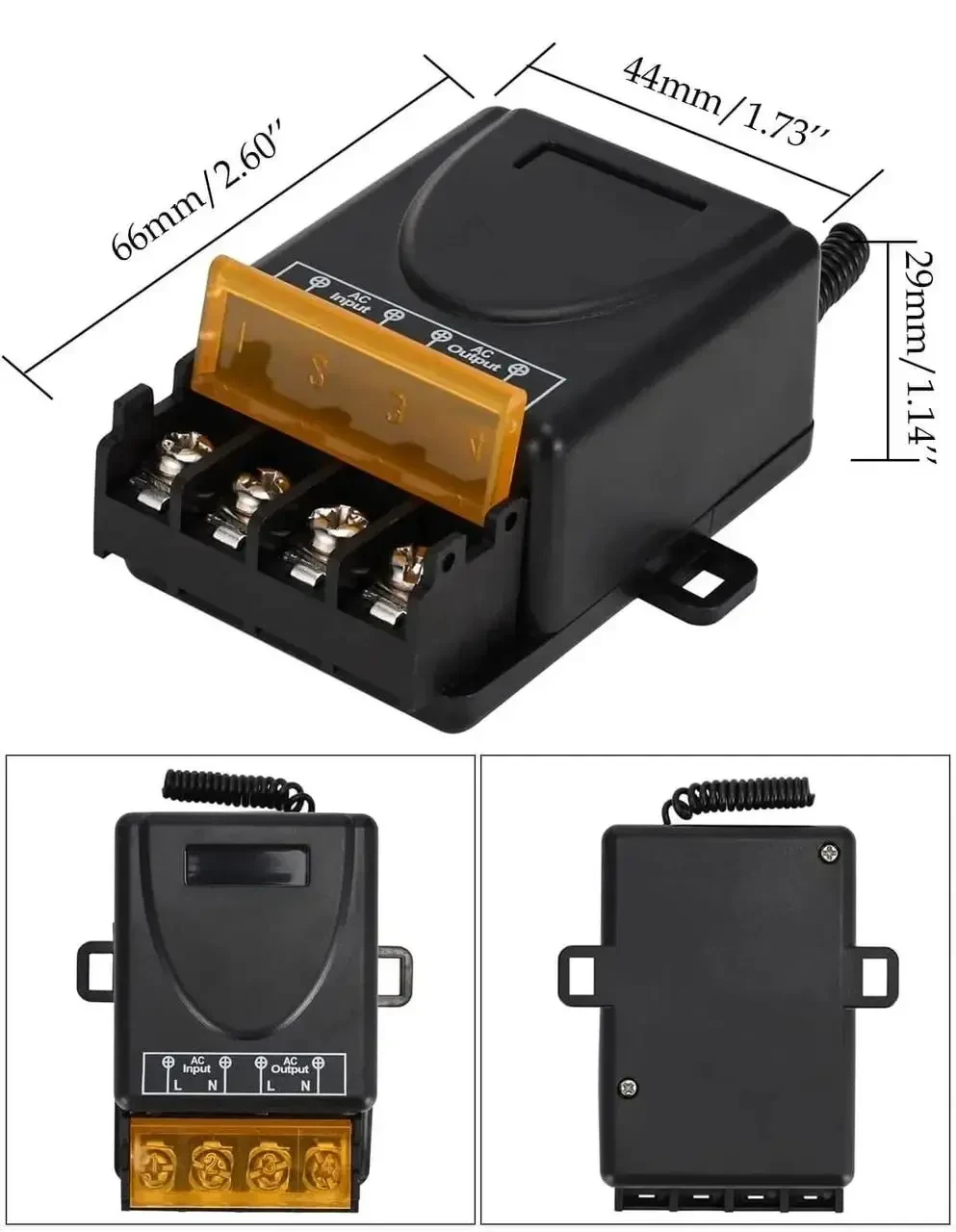

(Примітка: на реле вказано 30A — це пікове значення. Робоче навантаження не повинно перевищувати 15A.) - Розмір блоку: приблизно 65 × 45 × 28 мм
Режими роботи реле:
- Митьовий (Momentary):
Натиснули кнопку — реле вмикається, відпустили — вимикається. - Фіксований (Toggle):
Натиснули кнопку — реле вмикається, натиснули ще раз — вимикається. - Взаємний (Latched):
Натиснули одну кнопку — реле вмикається, іншу — вимикається. - Затримка (Delay):
Після натискання кнопки реле вмикається на певний час (5, 10 або 15 секунд), потім вимикається автоматично.

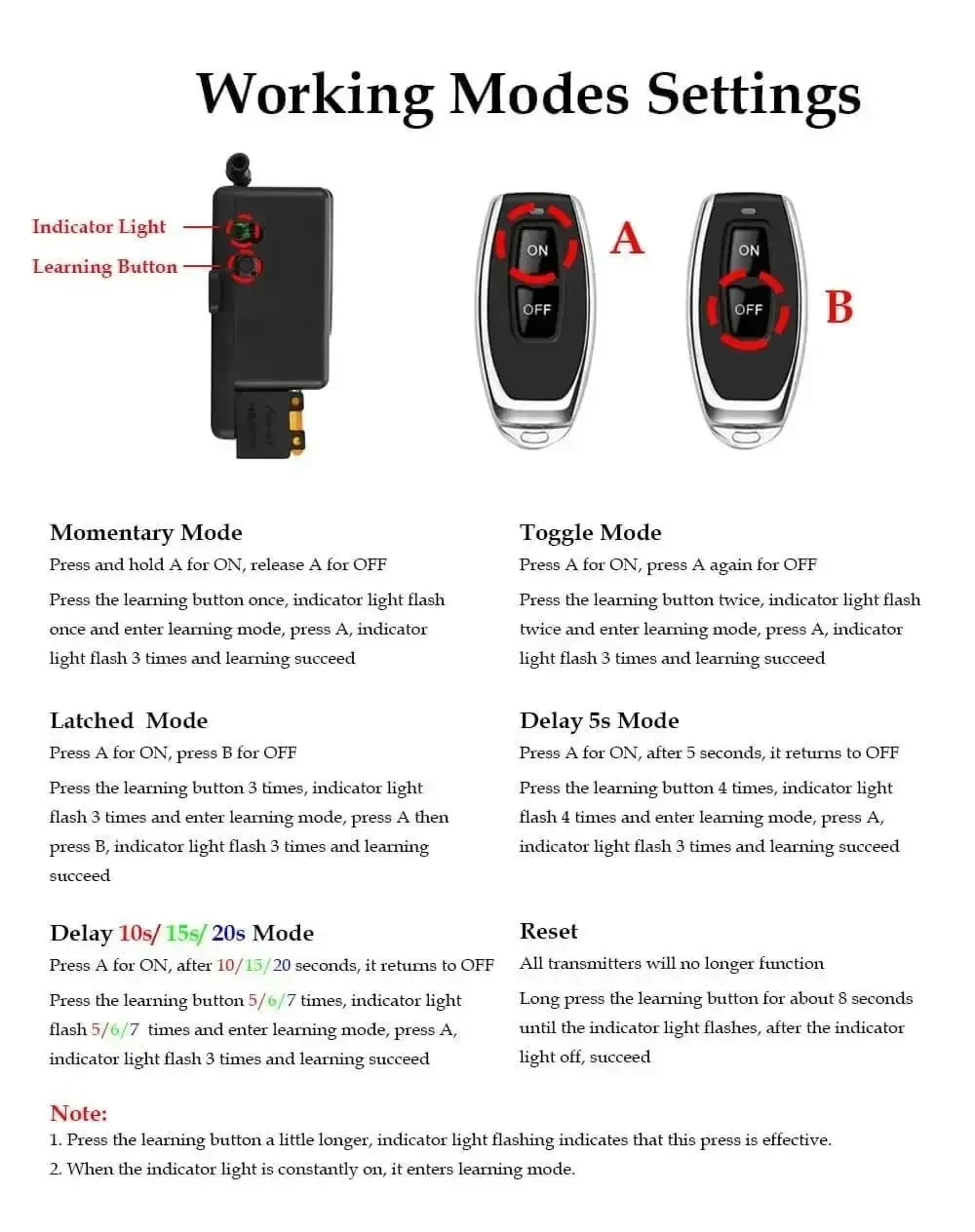

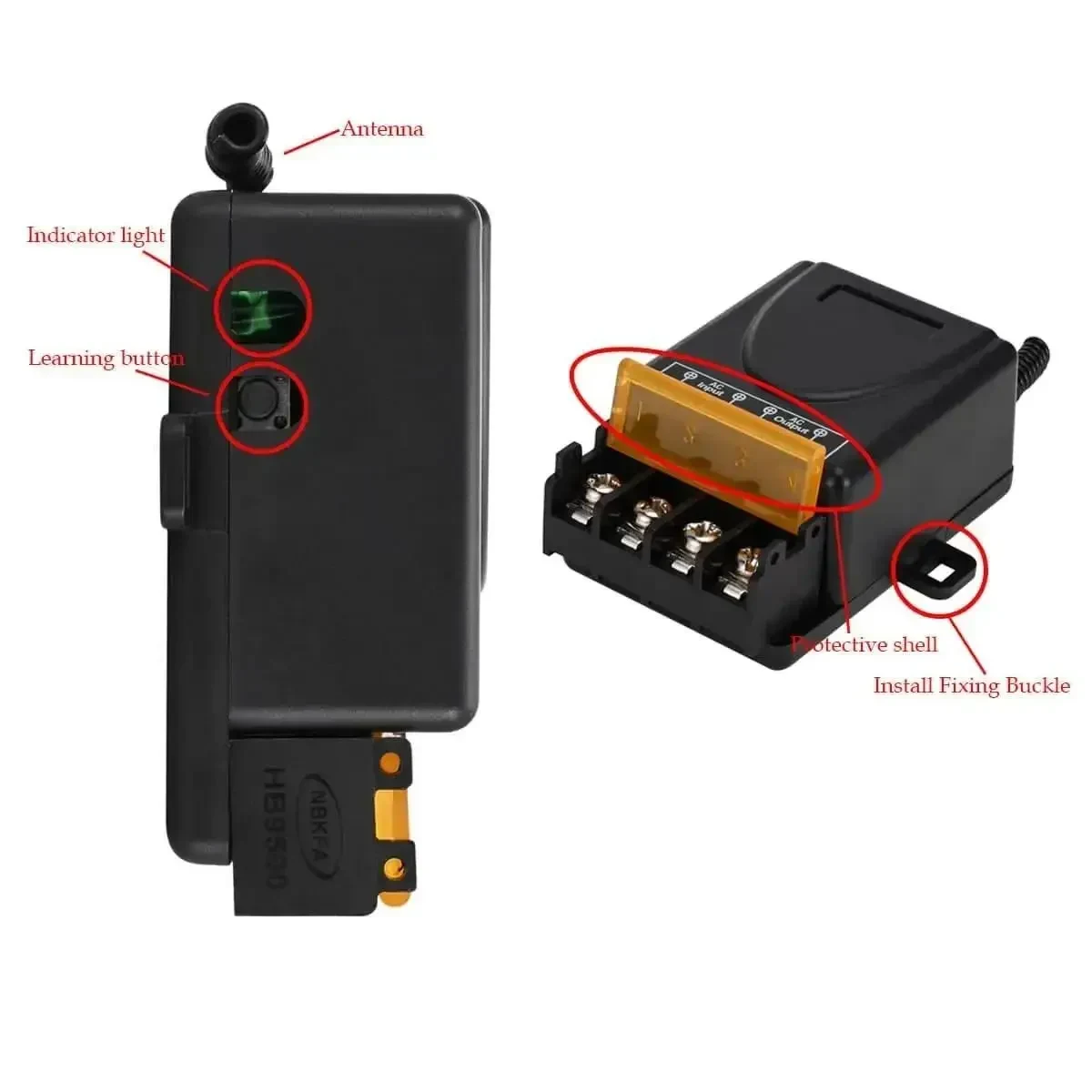

Налаштування та навчання пульта:
- Підключіть живлення до приймача.
- Натисніть кнопку навчання (Learning Button):
- 1 раз — режим Momentary (індикатор блимає 1 раз).
- 2 рази — режим Toggle (індикатор блимає 2 рази).
- 3 рази — режим Latched (індикатор блимає 3 рази).
- 4 рази — затримка 5 с (індикатор блимає 4 рази).
- 5 разів — затримка 10 с (індикатор блимає 5 разів).
- 6 разів — затримка 15 с (індикатор блимає 6 разів).
- Після вибору режиму натисніть кнопку на пульті — індикатор блимає 3 рази, що означає успішне збереження.
Скидання (очищення пам’яті):
Утримуйте кнопку навчання приблизно 8 секунд, поки індикатор блимає 3 рази і гасне — це означає, що всі коди очищено.
