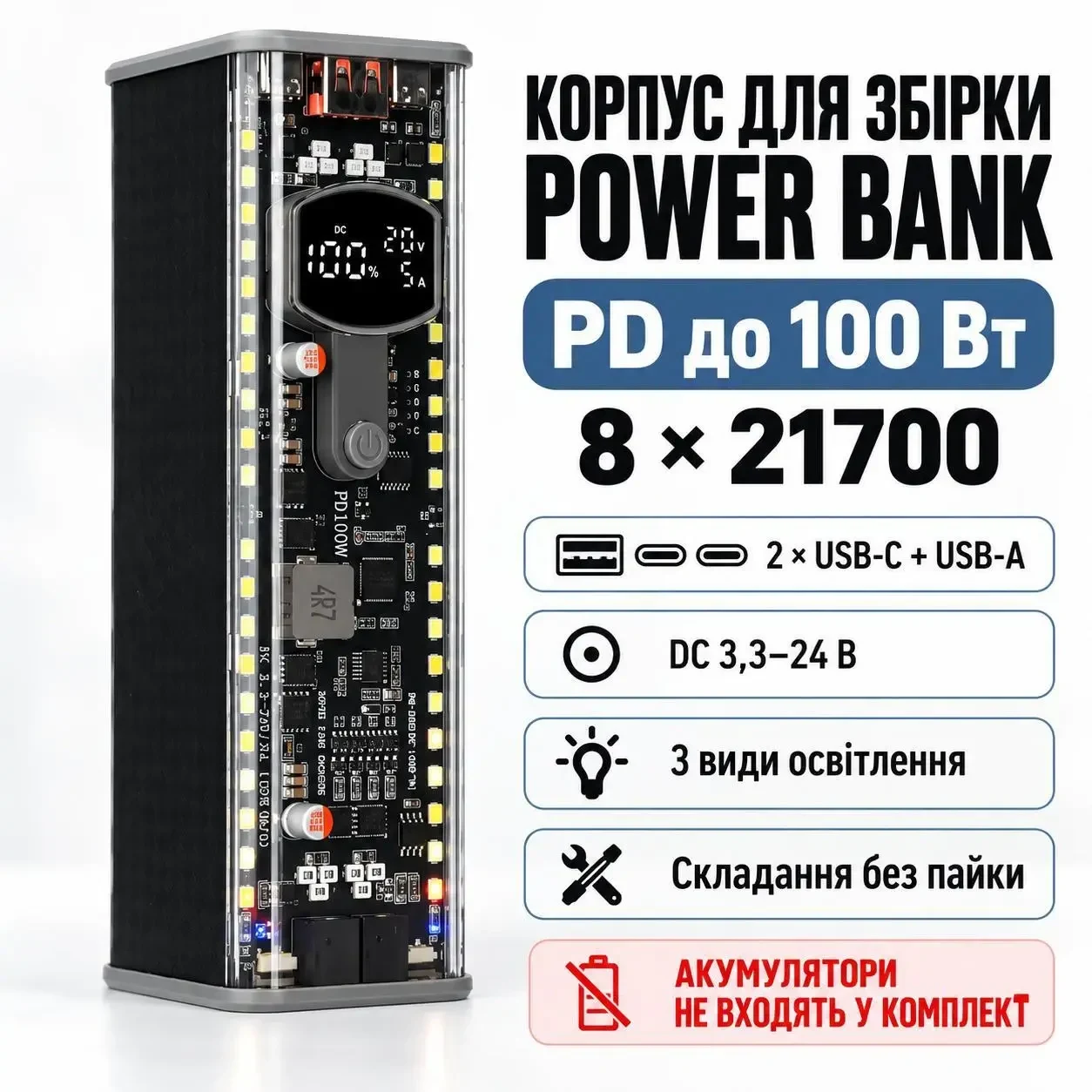

Корпус для складання павербанка 8×21700, PD 100 Вт, 2×USB-C, USB-A, DC 3,3–24 В, LED-освітлення, чорний, без акумуляторів

Корпус із платою керування для самостійного складання павербанка на 8 акумуляторах 21700. Чорний корпус із прозорою акриловою панеллю дозволяє бачити електронні компоненти, дисплей і світлодіоди. Пружинні контакти забезпечують встановлення та заміну елементів без пайки.

Версія з фізичними кнопками регулювання DC та трьома видами освітлення — не DC Touch. Акумулятори в комплект не входять.

USB-C: заряджання пристроїв і самого павербанка

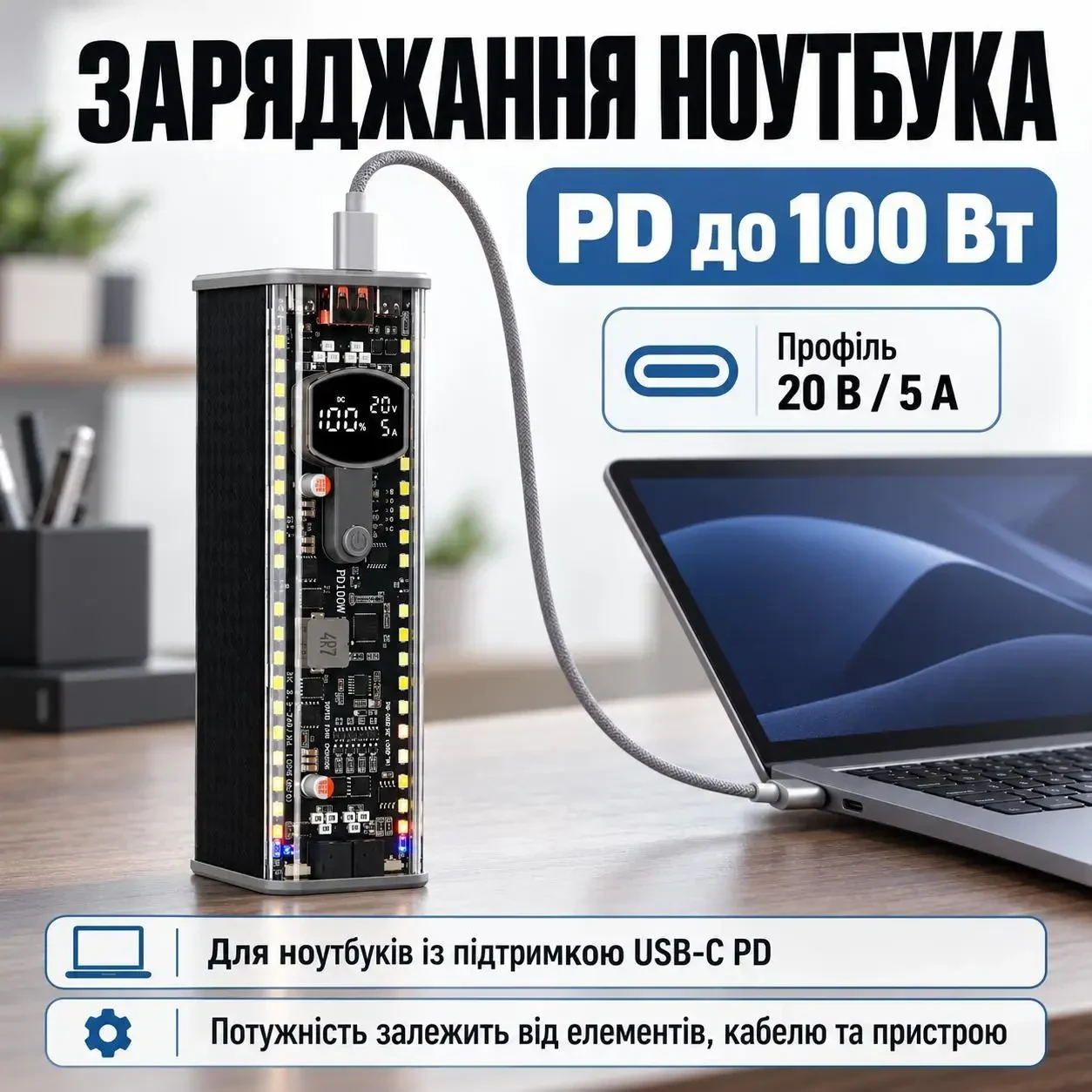

Передбачені два роз’єми USB-C із підтримкою входу та виходу. Заявлена максимальна потужність Power Delivery — до 100 Вт із профілем 20 В / 5 А. Зібраний павербанк можна використовувати для заряджання сумісних ноутбуків, планшетів і смартфонів.

Протоколи на вихід USB-C:

• PD 3.1, PD 3.0, PD 2.0 та PPS.
• SCP та UFCS.
• PE 1.1 та PE 2.0.
• QC 3+, QC 3.0 та QC 2.0.
• AFC, FCP та SFCP.
• SVOOC та VOOC.

Протоколи на вхід USB-C для заряджання павербанка:

• PD 3.1, PD 3.0, PD 2.0 та PPS.
• SCP та UFCS.
• AFC та FCP.
• SVOOC та VOOC.

Для входу та виходу USB-C також заявлені профілі 5 / 9 / 12 / 15 / 20 В зі струмом до 3 А.

USB-A: вихід для заряджання пристроїв

USB-A підтримує протоколи SCP, UFCS, PE 1.1, PE 2.0, AFC, QC 3+, QC 3.0, QC 2.0, FCP, SFCP, SVOOC та VOOC.

Заявлені профілі USB-A та додаткові профілі USB-C:

• 5 В / 3 А — до 15 Вт.
• 9 В / 3 А — до 27 Вт.
• 12 В / 3 А — до 36 Вт.
• 15 В / 3 А — до 45 Вт.
• 20 В / 3 А — до 60 Вт.
• Окремий максимальний профіль USB-C PD: 20 В / 5 А — до 100 Вт.

Потужності профілів розраховані за заявленими напругою та струмом. Окрема максимальна потужність кожного протоколу SCP, UFCS, QC, VOOC та інших для цієї версії продавцем не наведена.

Режим заряджання узгоджується з підключеним пристроєм автоматично. Фактична потужність залежить від акумуляторів, кабелю, зарядного пристрою та сумісності протоколів. Підтримка швидкого заряджання не означає отримання максимальної потужності з кожним телефоном.

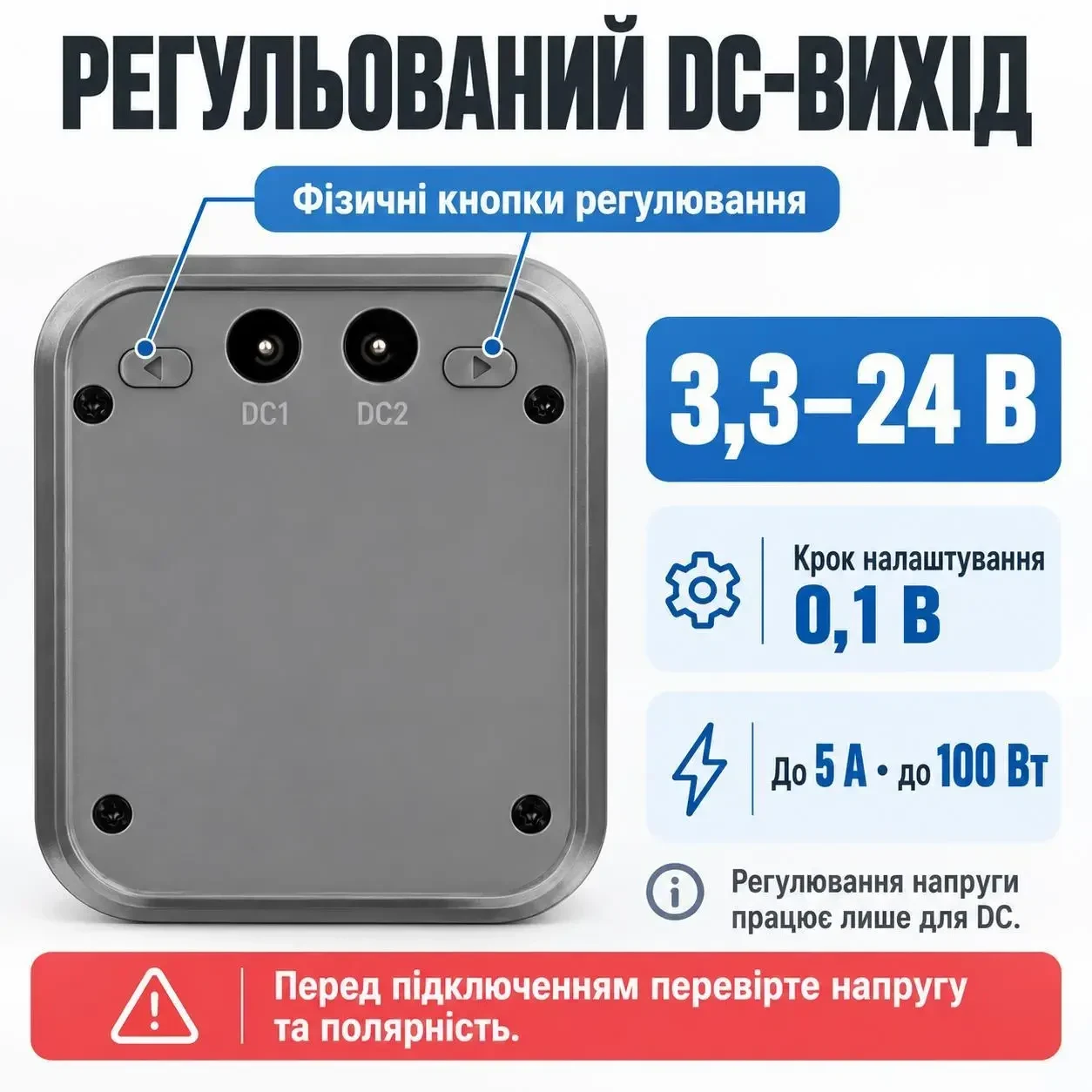

Регульовані DC-виходи

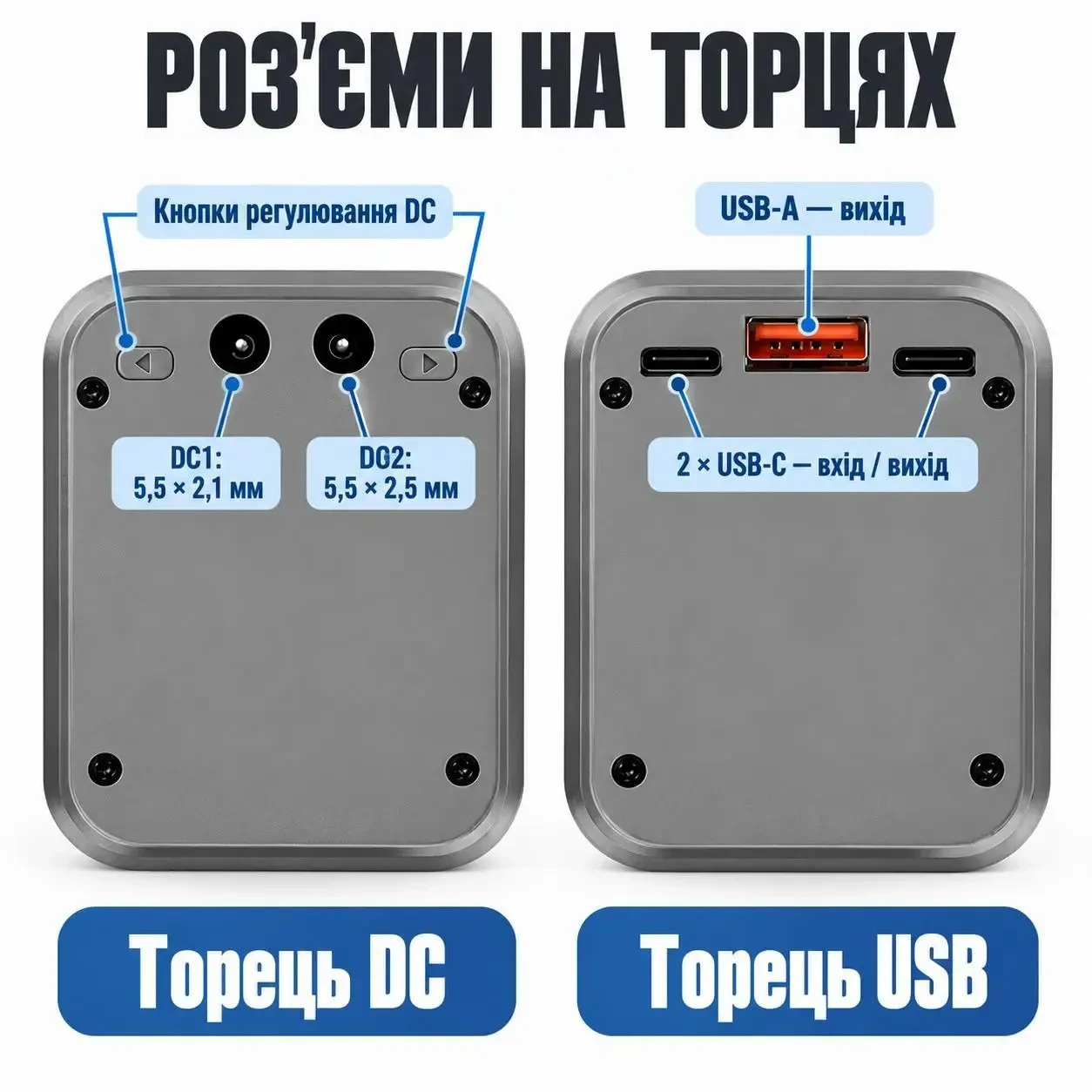

Передбачені два роз’єми живлення на протилежному від USB торці:

• DC1 — 5,5 × 2,1 мм.
• DC2 — 5,5 × 2,5 мм.

Вихідна напруга регулюється фізичними кнопками в діапазоні 3,3–24 В із кроком 0,1 В. Підтримується покрокове та безперервне регулювання.

Максимальна потужність DC — до 100 Вт, максимальний струм — до 5 А в межах максимальної потужності. Регулювання напруги працює лише для DC-виходів.

Перед підключенням обладнання перевірте необхідну напругу, полярність і розмір роз’єму.

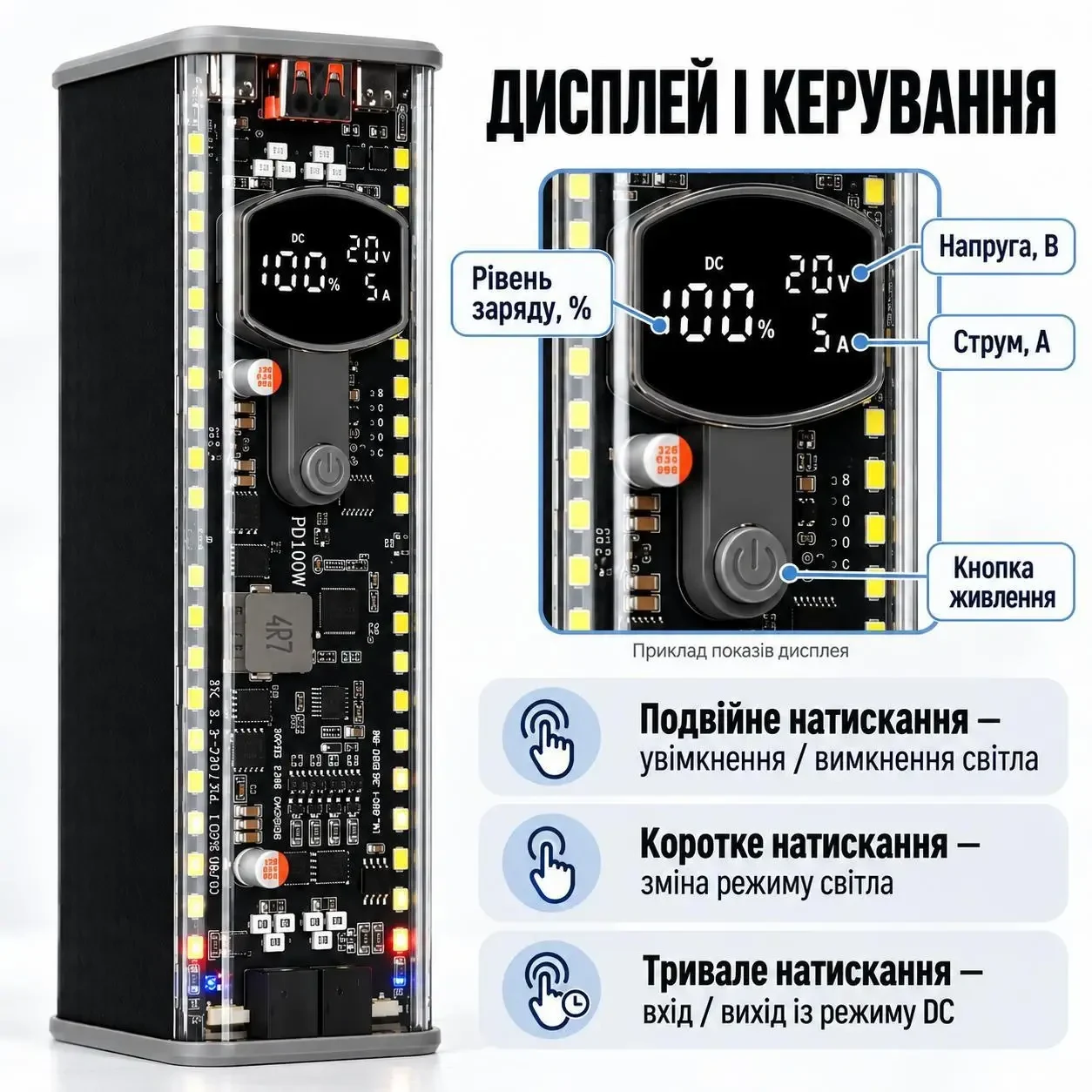

Дисплей і керування

Цифровий дисплей показує рівень заряду у відсотках, напругу та струм. Основна фізична кнопка розташована на передній панелі під дисплеєм.

• Подвійне натискання — увімкнення або вимкнення освітлення.
• Коротке натискання — зміна режиму освітлення.
• Тривале натискання — вхід або вихід із режиму DC.

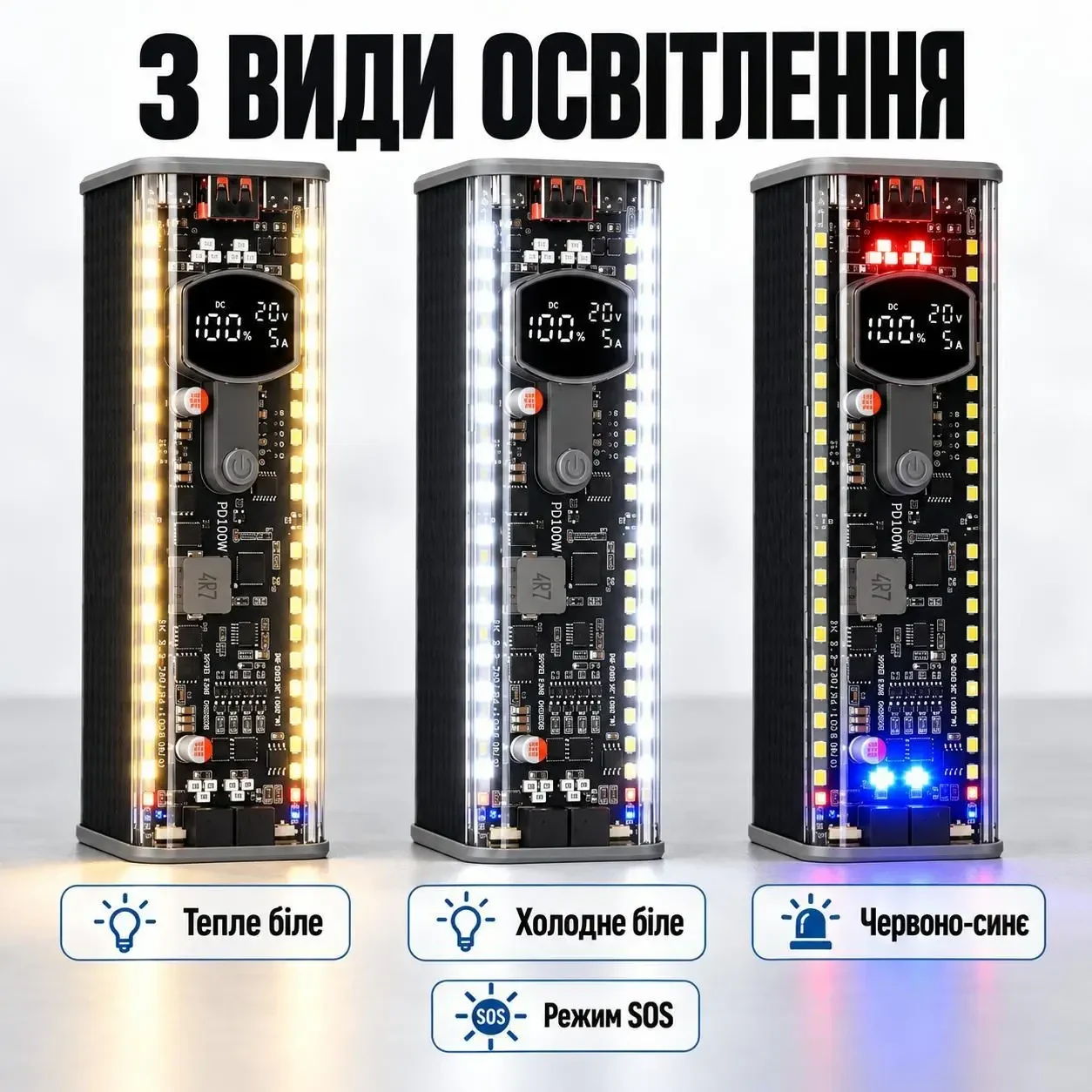

Вбудоване освітлення

Передбачені три види світла:

• Тепле біле.
• Холодне біле.
• Червоно-синє сигнальне.

Також заявлений режим SOS.

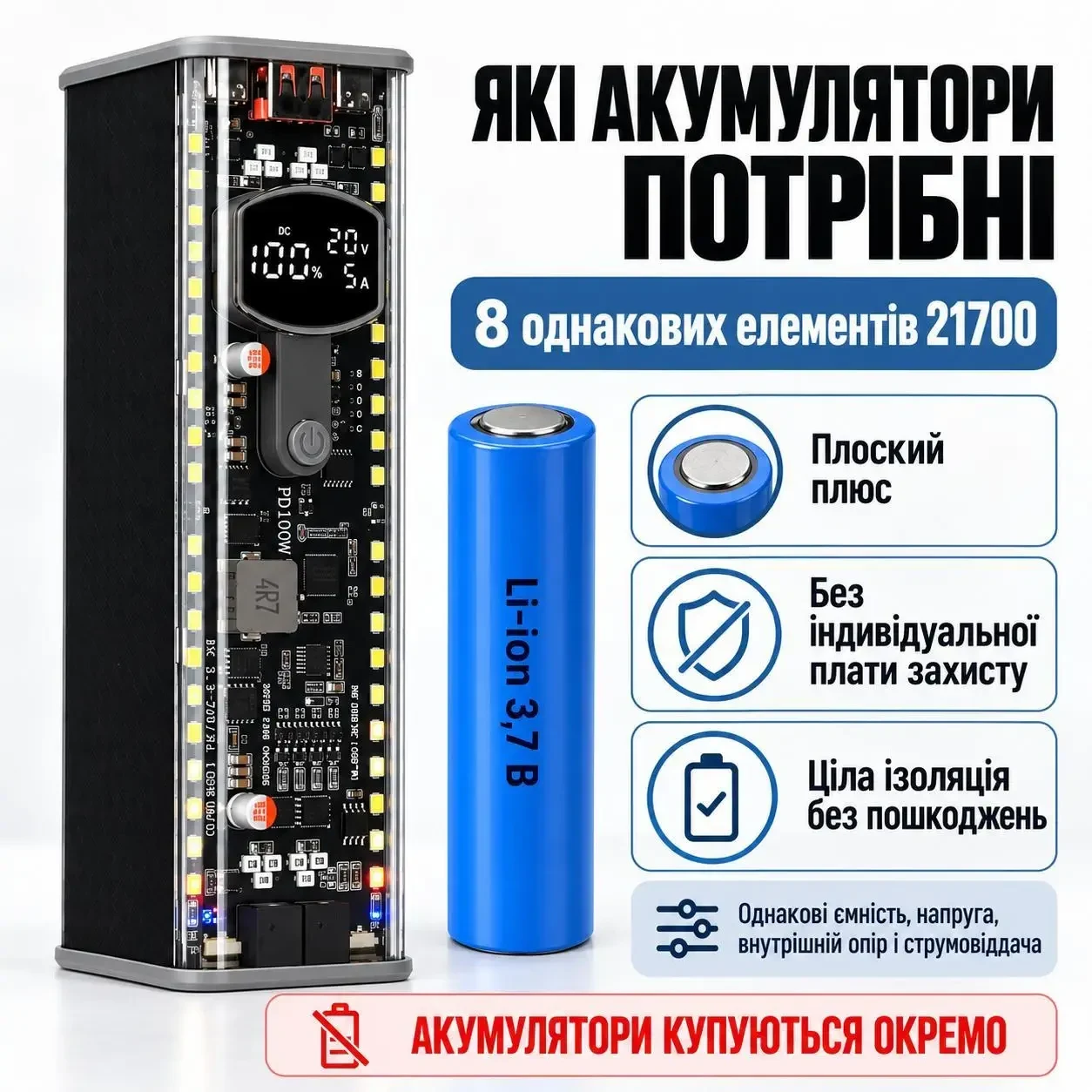

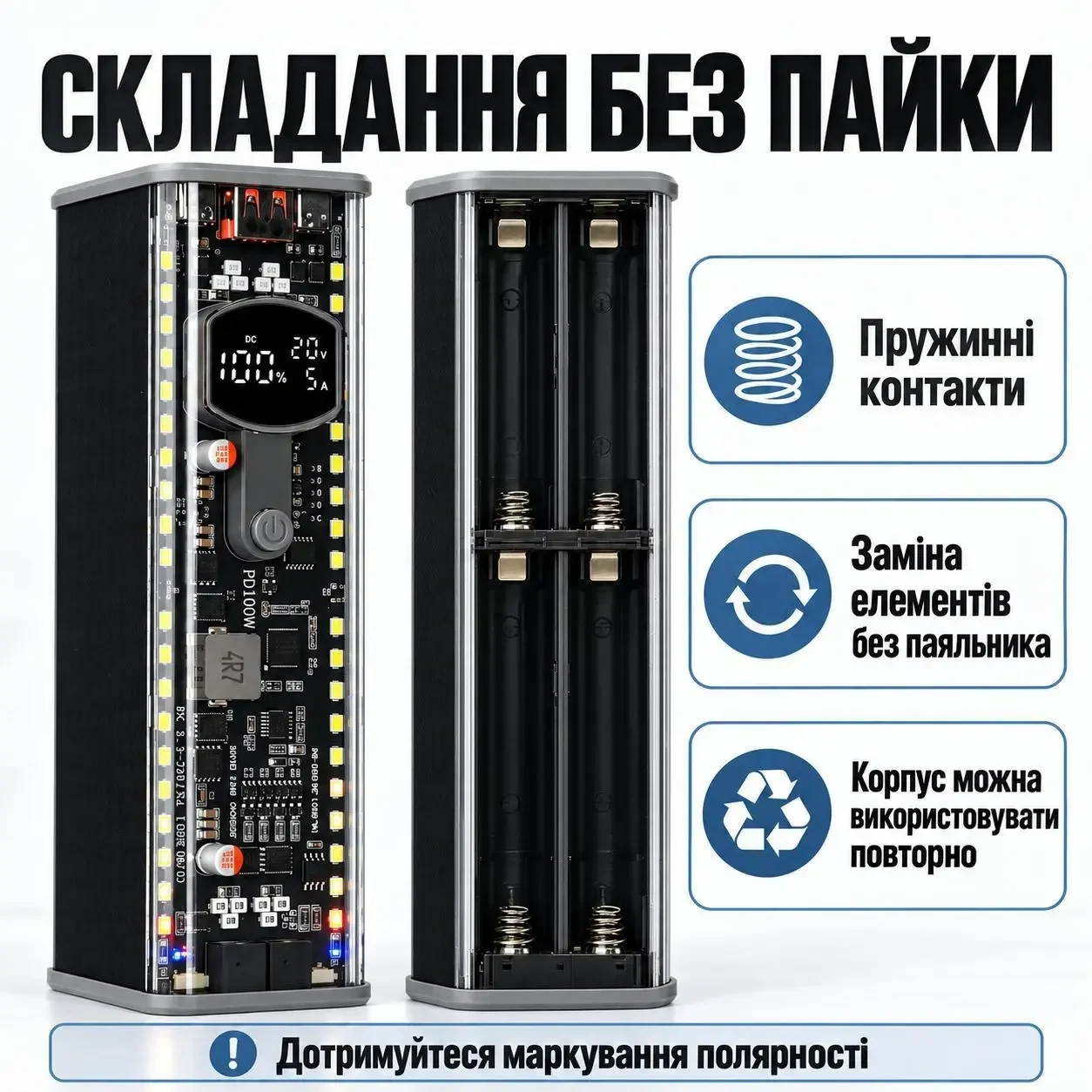

Складання без пайки та вимоги до акумуляторів

Для складання потрібні 8 однакових літій-іонних акумуляторів 21700 із номінальною напругою 3,7 В, плоским позитивним контактом і без індивідуальної плати захисту. Конфігурація батарейного блока — 4S2P.

Усі елементи повинні мати однакові характеристики: ємність, напругу, внутрішній опір і струмовіддачу. Ємність готового павербанка залежить від встановлених акумуляторів — корпус не має фіксованої ємності.

Не використовуйте елементи з пошкодженою ізоляцією. Встановлюйте акумулятори відповідно до маркування полярності: неправильне встановлення може спричинити коротке замикання та займання.

Вбудовані захисні функції

За даними продавця, плата передбачає захист від:

• Підвищеної та зниженої вхідної напруги.
• Перевищення вихідного струму та напруги.
• Короткого замикання на виході.
• Перезаряджання та надмірного розряджання акумуляторів.
• Перевищення струму акумуляторного блока.
• Перегрівання мікросхеми керування.

Наявність захисних функцій не замінює правильного підбору акумуляторів, дотримання полярності та умов експлуатації.

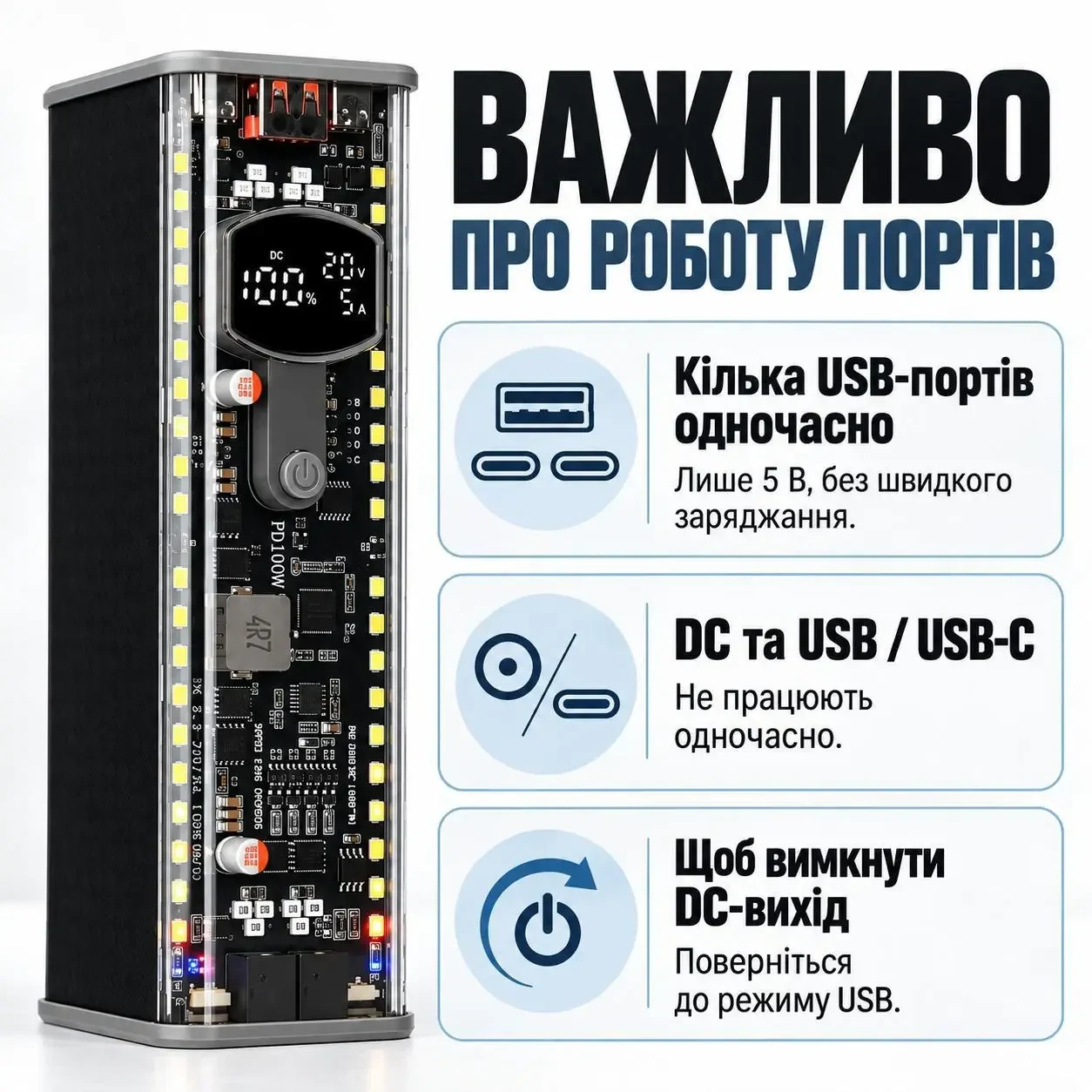

Важливі обмеження роботи

• При одночасному використанні кількох USB-виходів доступні лише 5 В без швидкого заряджання.
• DC-виходи не працюють одночасно з USB / USB-C.
• Для вимкнення DC-виходу потрібно повернутися до режиму USB: автоматичне вимкнення DC не передбачене.
• Наскрізне заряджання — одночасне заряджання павербанка та живлення пристрою — заявлене лише при 5 В.
• Для VOOC / SVOOC потрібен відповідний спеціальний кабель з ідентифікаційним чипом.
• Максимальні 100 Вт не є потужністю кожного порту одночасно.

Основні характеристики

• Тип: корпус із платою керування для самостійного складання павербанка.
• Сумісні акумулятори: 8 × 21700, Li-ion 3,7 В, плоский плюс, без індивідуальної плати захисту.
• Конфігурація: 4S2P.
• Складання: без пайки.
• USB-роз’єми: 2 × USB-C та 1 × USB-A.
• Максимальна потужність USB-C PD: до 100 Вт.
• DC-роз’єми: 5,5 × 2,1 мм та 5,5 × 2,5 мм.
• Регулювання DC: 3,3–24 В, крок 0,1 В.
• Максимальна потужність DC: до 100 Вт.
• Максимальний струм DC: до 5 А, у межах максимальної потужності.
• Керування DC: фізичні кнопки.
• Індикація: заряд, напруга та струм.
• Освітлення: тепле біле, холодне біле, червоно-синє; режим SOS.

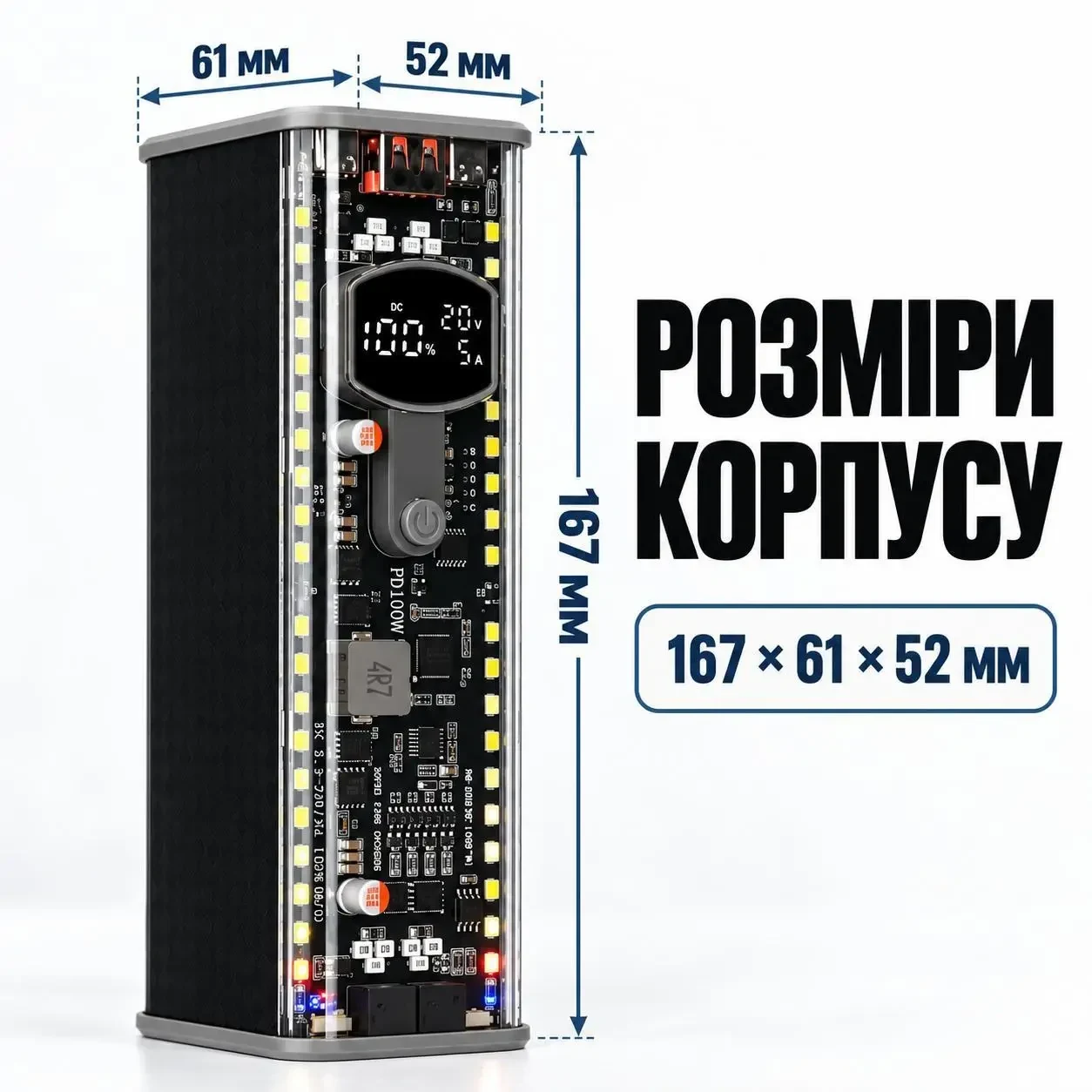

• Розміри корпусу: 167 × 61 × 52 мм.
• Колір: чорний.

Комплектація

• Корпус із платою керування для складання павербанка — 1 комплект.
• Набір аксесуарів для складання — 1 комплект.

Акумулятори не входять у комплект і купуються окремо.
