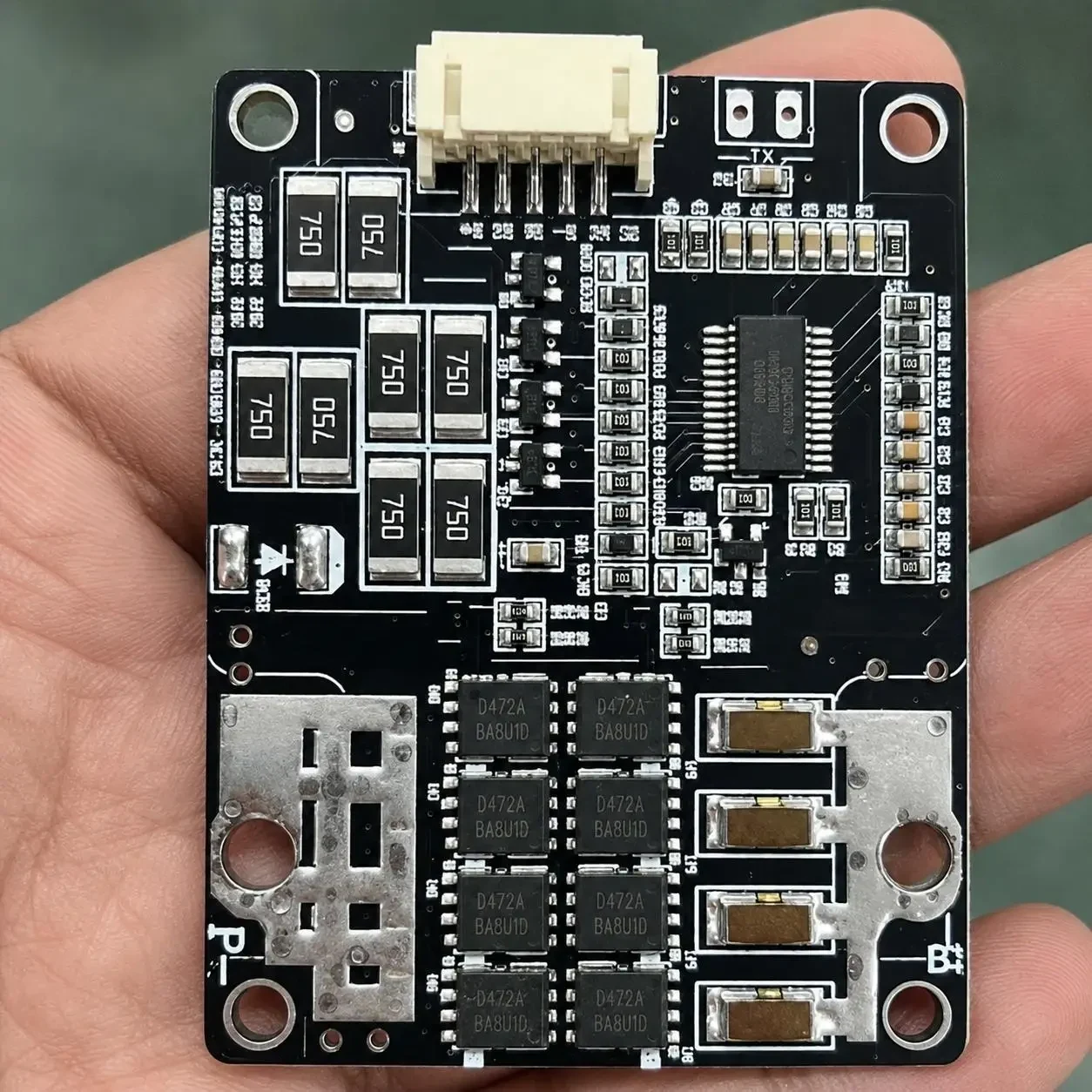

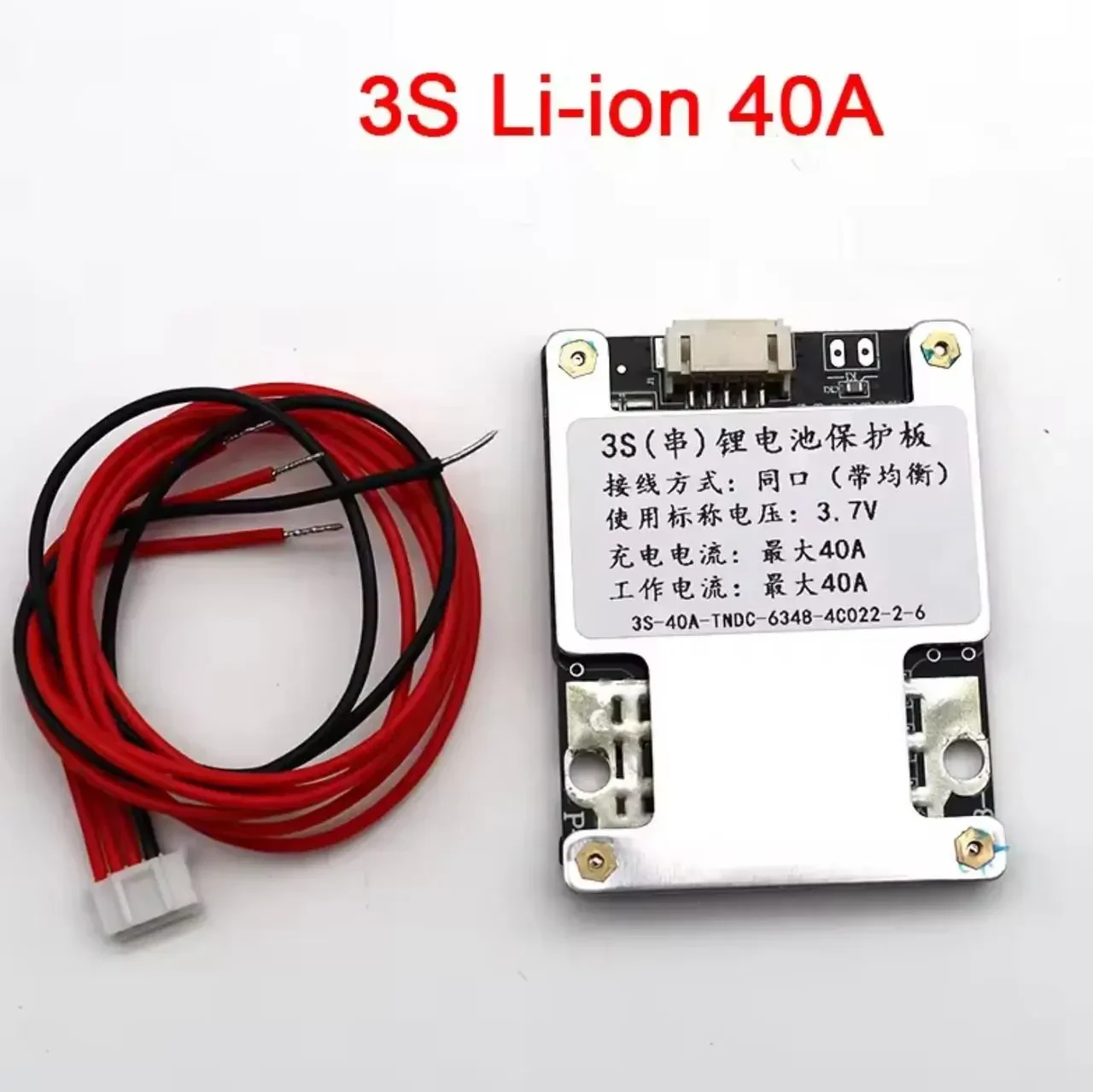

BMS 3S Li-ion 40A плата захисту акумулятора 12В з балансуванням

BMS 3S Li-ion 40A — плата захисту та балансування для акумуляторних збірок із 3 Li-ion елементів, з'єднаних послідовно (3S). Підходить для складання акумуляторів на базі елементів 18650 та інших Li-ion акумуляторів із номінальною напругою 3,7 В на один елемент.

Плата забезпечує захист акумуляторної збірки від перезаряду, перерозряду, перевантаження та короткого замикання, а також виконує балансування комірок під час заряджання.

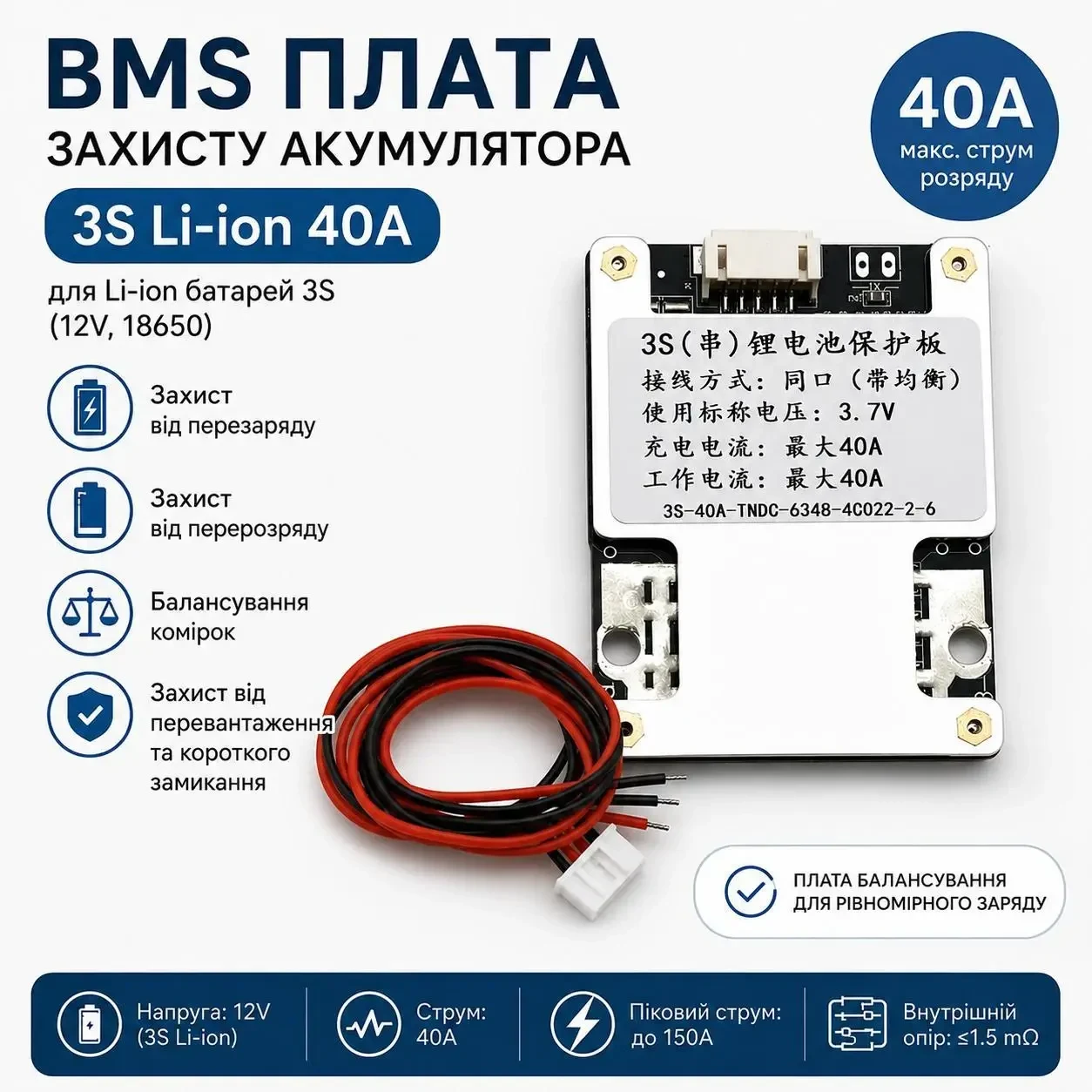

Основні переваги:

• 3S — підключення 3 акумуляторів послідовно.
• Номінальна напруга збірки — 12 В.
• Максимальний робочий струм — 40 А.
• Короткочасний піковий струм — до 150 А.
• Вбудоване балансування комірок.
• Захист від перезаряду та глибокого розряду.
• Захист від перевантаження та короткого замикання.
• Спільний «плюс» для заряджання та розряджання B+ / P+.
• Компактний розмір плати — 63 × 48 мм.

Характеристики:

• Тип: BMS плата захисту акумулятора.
• Тип акумулятора: Li-ion.
• Конфігурація: 3S.
• Номінальна напруга одного елемента: 3,7 В.
• Номінальна напруга збірки: 12 В.
• Максимальний струм заряду: 40 А.
• Максимальний струм розряду: 40 А.
• Піковий струм: до 150 А.
• Напруга захисту від перезаряду: 4,25 ± 0,025 В на комірку.
• Відновлення після перезаряду: 4,19 В.
• Напруга захисту від перерозряду: 2,8 ± 0,025 В.
• Відновлення після перерозряду: 3,0 В.
• Напруга балансування: 4,19 ± 0,025 В.
• Внутрішній опір: ≤1,5 мОм.
• Струм споживання в режимі очікування: <35 мкА.
• Робоча температура: від -30 до +80 °C.
• Розмір: 63 × 48 мм.

Застосування: виготовлення акумуляторних збірок для електродвигунів, систем накопичення енергії, освітлення, портативного обладнання та інших пристроїв потужністю до 300 Вт при напрузі 12 В.

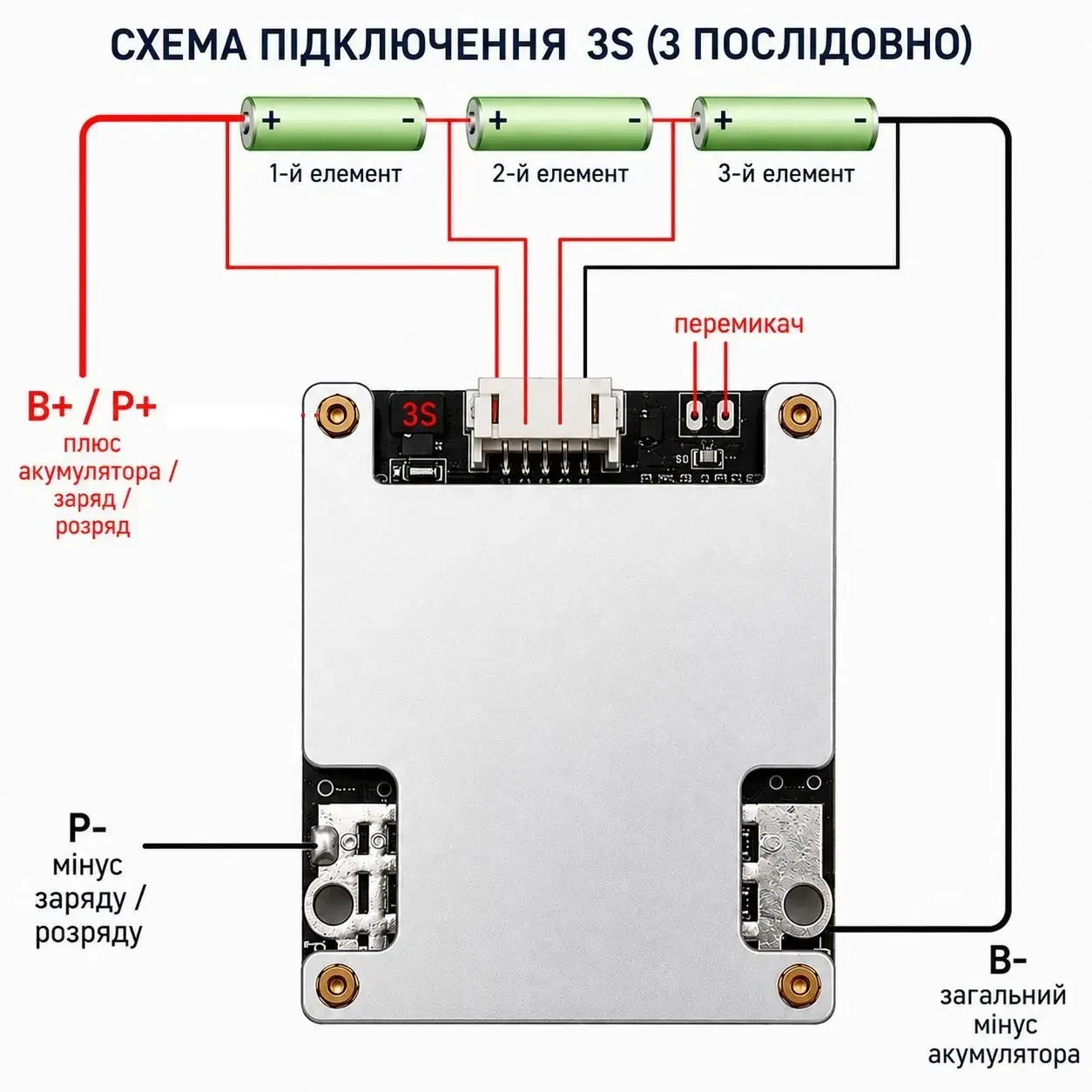

Підключення: B+ / P+ — загальний «плюс» акумулятора, заряджання та розряджання; B− — загальний «мінус» акумуляторної збірки; P− — «мінус» заряджання та розряджання. Балансувальний роз'єм використовується для підключення трьох послідовно з'єднаних комірок.
