BMS плата захисту 4S LiFePO4 40A з балансуванням для акумуляторної збірки 12В, 3.2В, 63×48 мм

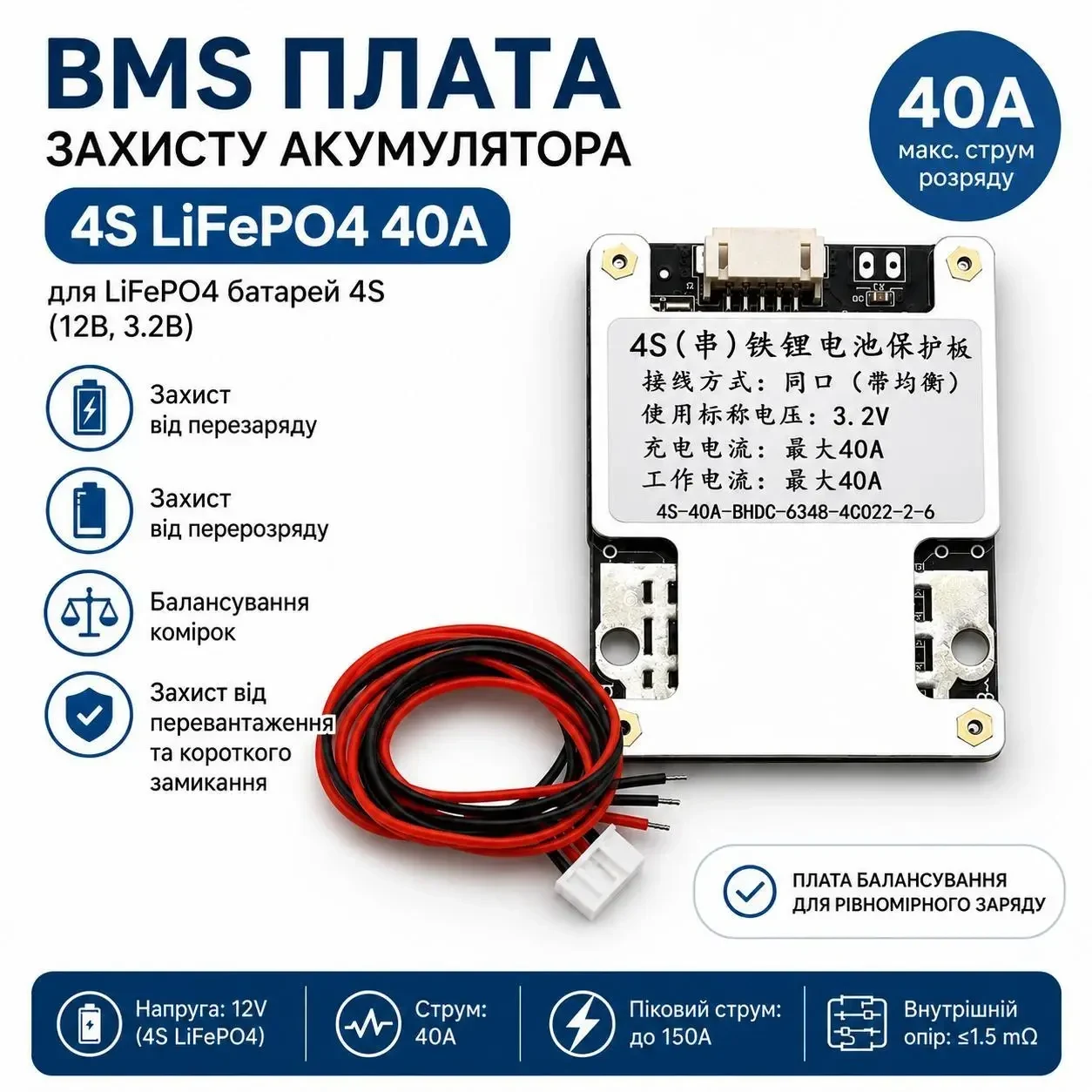

BMS 4S LiFePO4 40A — плата захисту та балансування для акумуляторних збірок із 4 послідовно з’єднаних LiFePO4 комірок номіналом 3,2 В. Підходить для створення та обслуговування акумуляторних збірок класу 12 В.

Плата контролює напругу комірок під час заряджання та розряджання, а також має функцію балансування комірок, що допомагає підтримувати рівномірний заряд акумуляторної збірки.

Основні характеристики:

• Тип акумуляторів: LiFePO4
• Кількість комірок: 4S
• Номінальна напруга однієї комірки: 3,2 В
• Робочий струм: до 40 А
• Короткочасний піковий струм: до 150 А
• Напруга спрацювання захисту від перезаряду: 3,65 ±0,025 В на комірку
• Відновлення після перезаряду: 3,55 В
• Напруга спрацювання захисту від надмірного розряду: 2,35 ±0,025 В на комірку
• Відновлення після розряду: 2,55 В
• Напруга балансування: 3,405 ±0,025 В
• Власне споживання: менше 35 мкА
• Робоча температура: від −30 до +80 °C
• Розміри плати: 63 × 48 мм

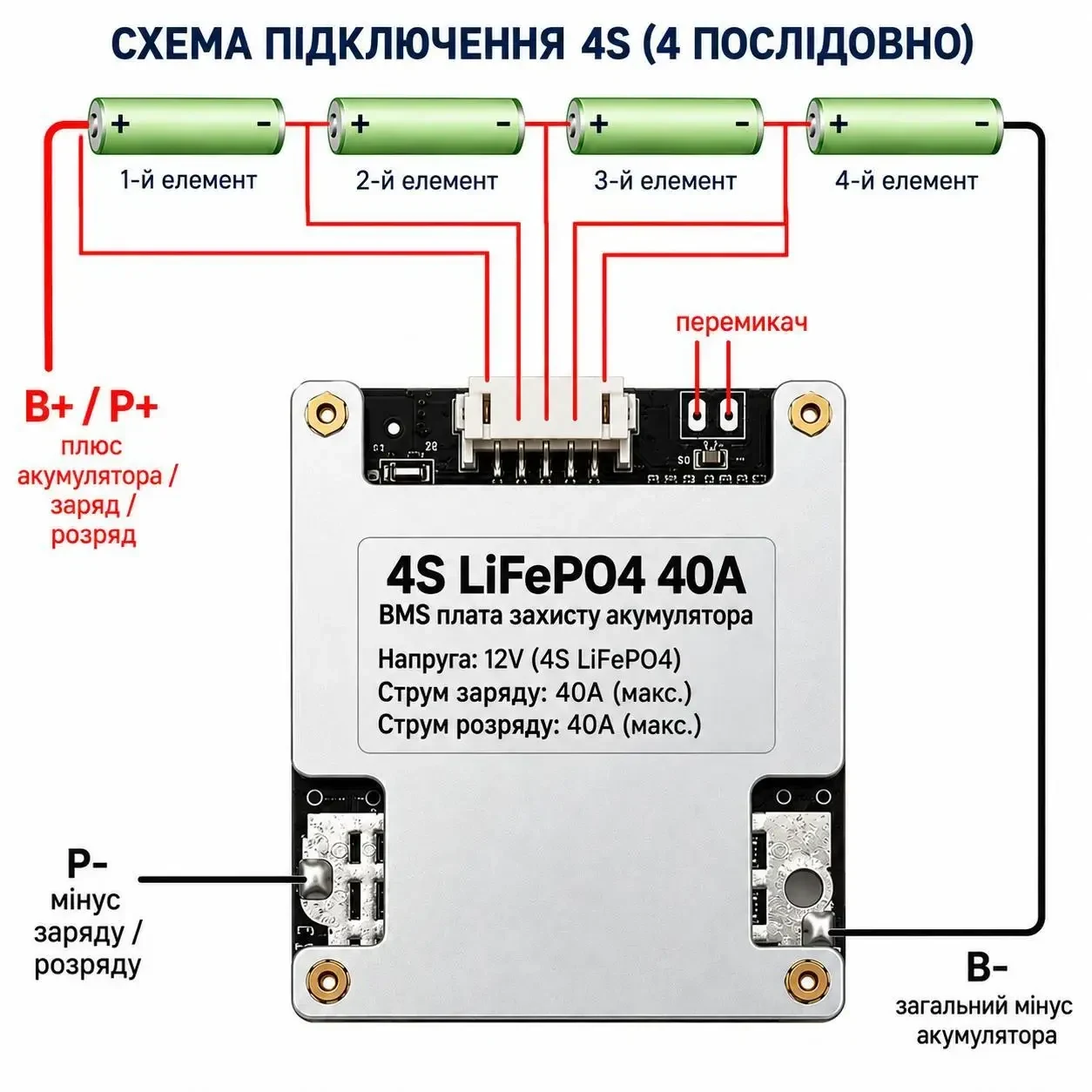

Плата оснащена балансувальним роз’ємом для підключення до окремих комірок акумуляторної збірки та контактами для підключення зовнішнього перемикача.

Підключення силової частини виконується через клеми B− та P−, а позитивний контакт акумуляторної збірки використовується як спільний плюс для батареї, зарядного пристрою та навантаження.
