Набір для складання Power Bank 2×21700 22.5W, PD 20W / QC / VOOC, TFT-дисплей 0.96", Type-C + USB-A, під зварку

Набір для самостійного складання компактного Power Bank на двох літій-іонних акумуляторах формату 21700. Модуль підтримує швидке заряджання потужністю до 22,5 Вт, оснащений кольоровим TFT-дисплеєм 0,96", портами USB Type-C та USB-A, а також вбудованою системою захисту.

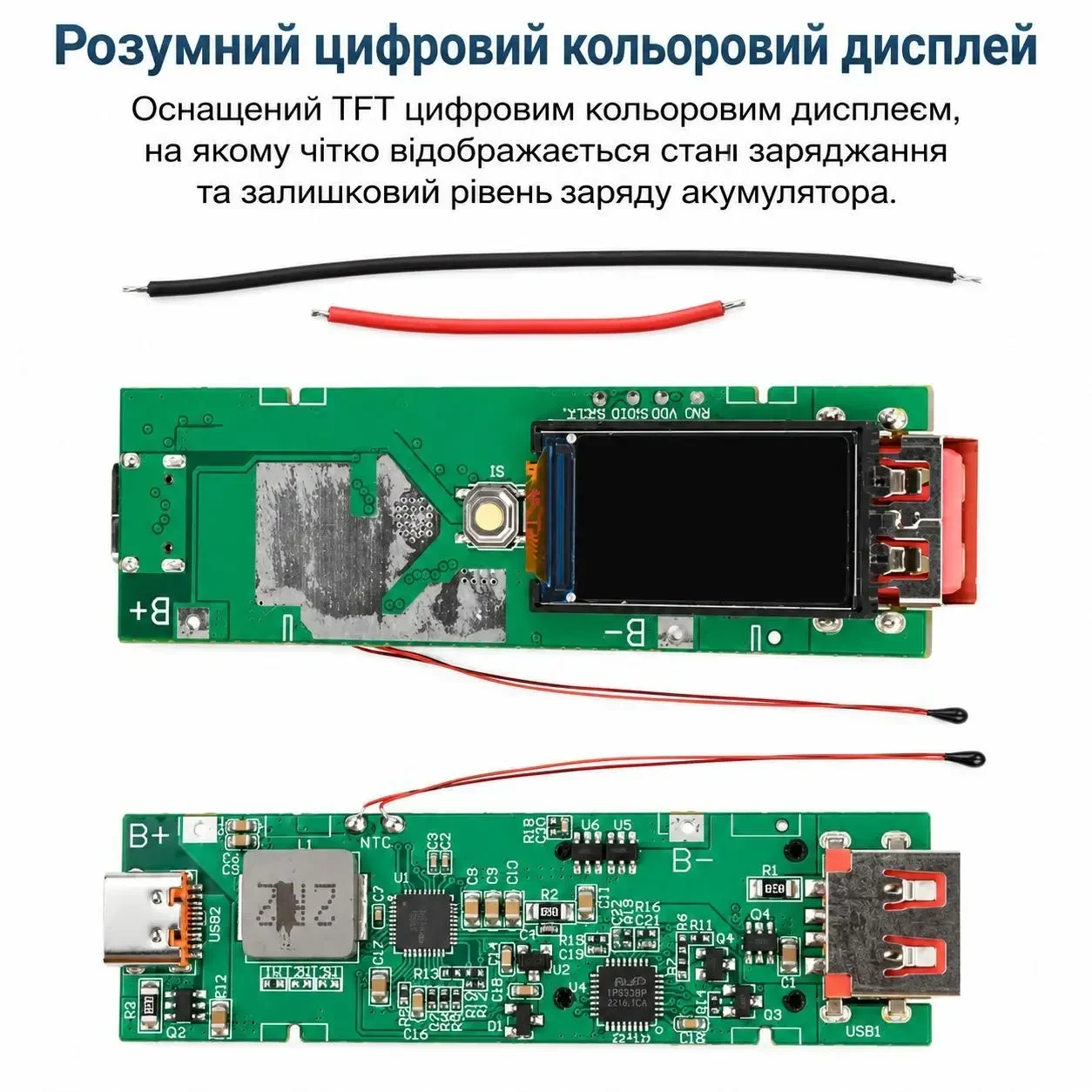

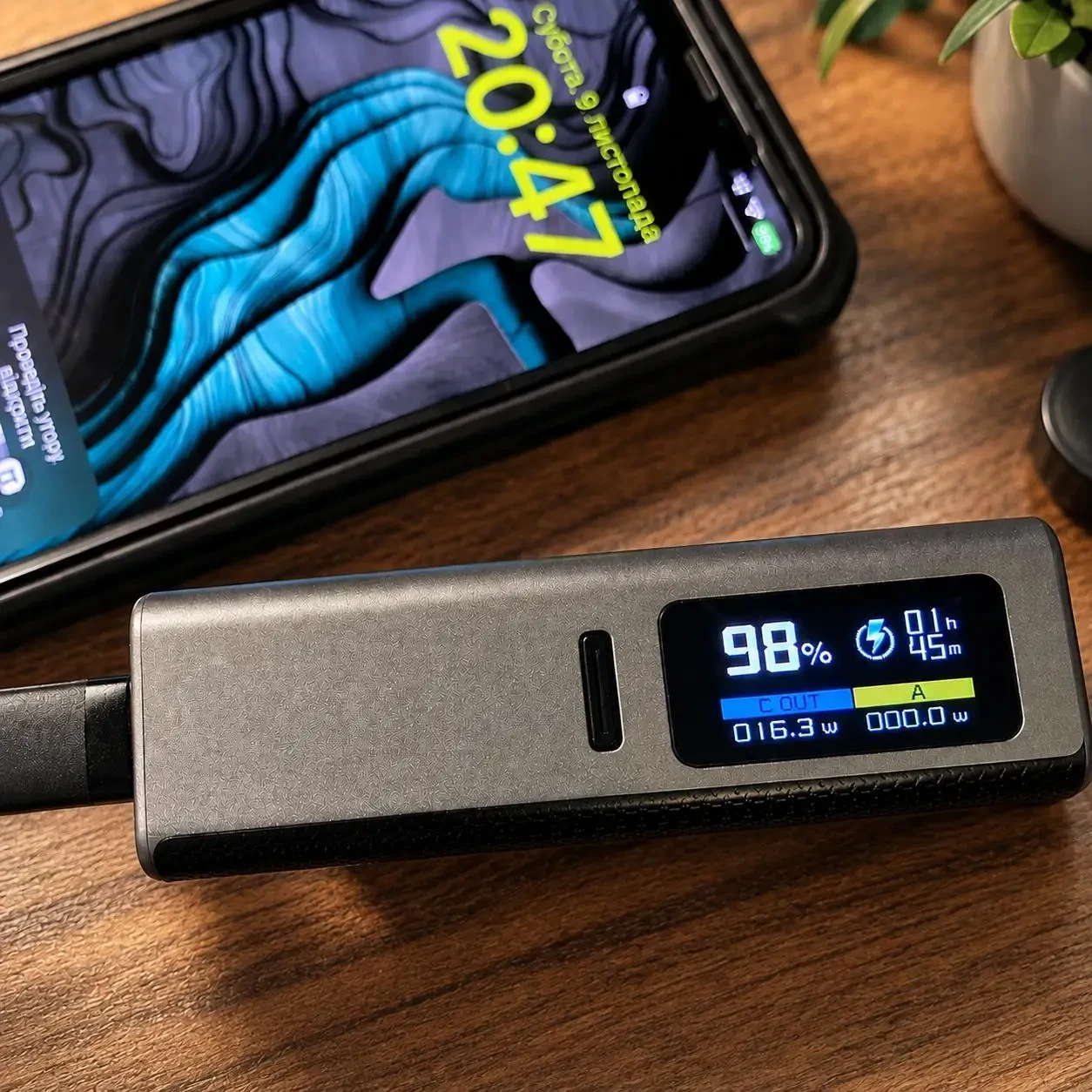

На дисплеї відображається поточний стан роботи, рівень заряду акумуляторів та параметри заряджання. Модуль підтримує основні протоколи швидкої зарядки PD, QC та VOOC. Двонаправлена швидка зарядка через Type-C працює за протоколом PD до 20 Вт, а максимальна потужність 22,5 Вт доступна для сумісних пристроїв за протоколом VOOC.

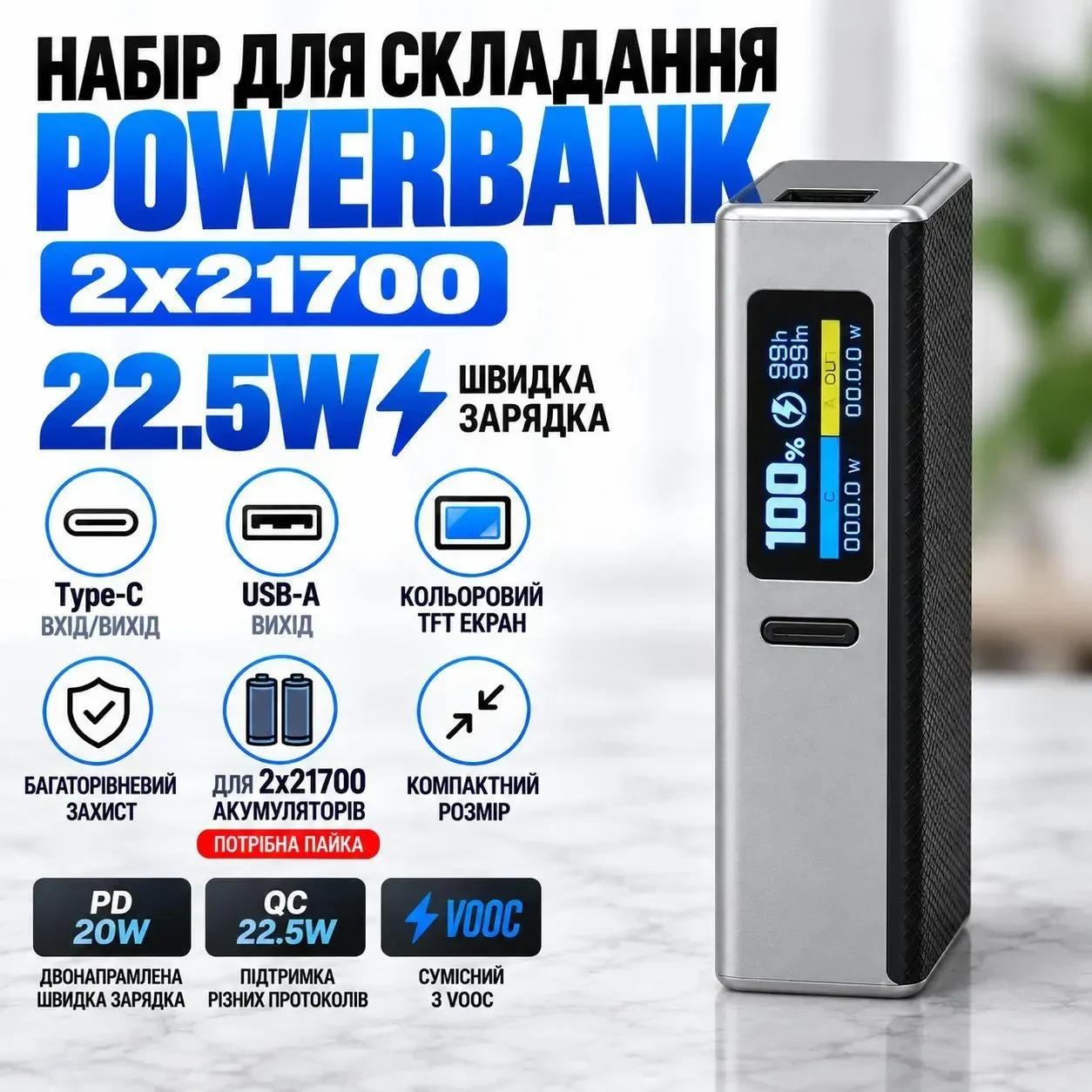

Основні характеристики:

• акумулятори: 2×21700, Li-ion 3,7 В;
• акумулятори встановлюються паралельно;
• акумулятори не входять у комплект;
• для підключення акумуляторів потрібна зварка;
• дисплей: кольоровий TFT 0,96";
• максимальна потужність швидкої зарядки: 22,5 Вт;
• двонаправлена швидка зарядка Type-C: PD до 20 Вт;
• підтримка протоколів швидкої зарядки PD / QC / VOOC;
• Type-C: вхід та вихід;
• USB-A: вихід;

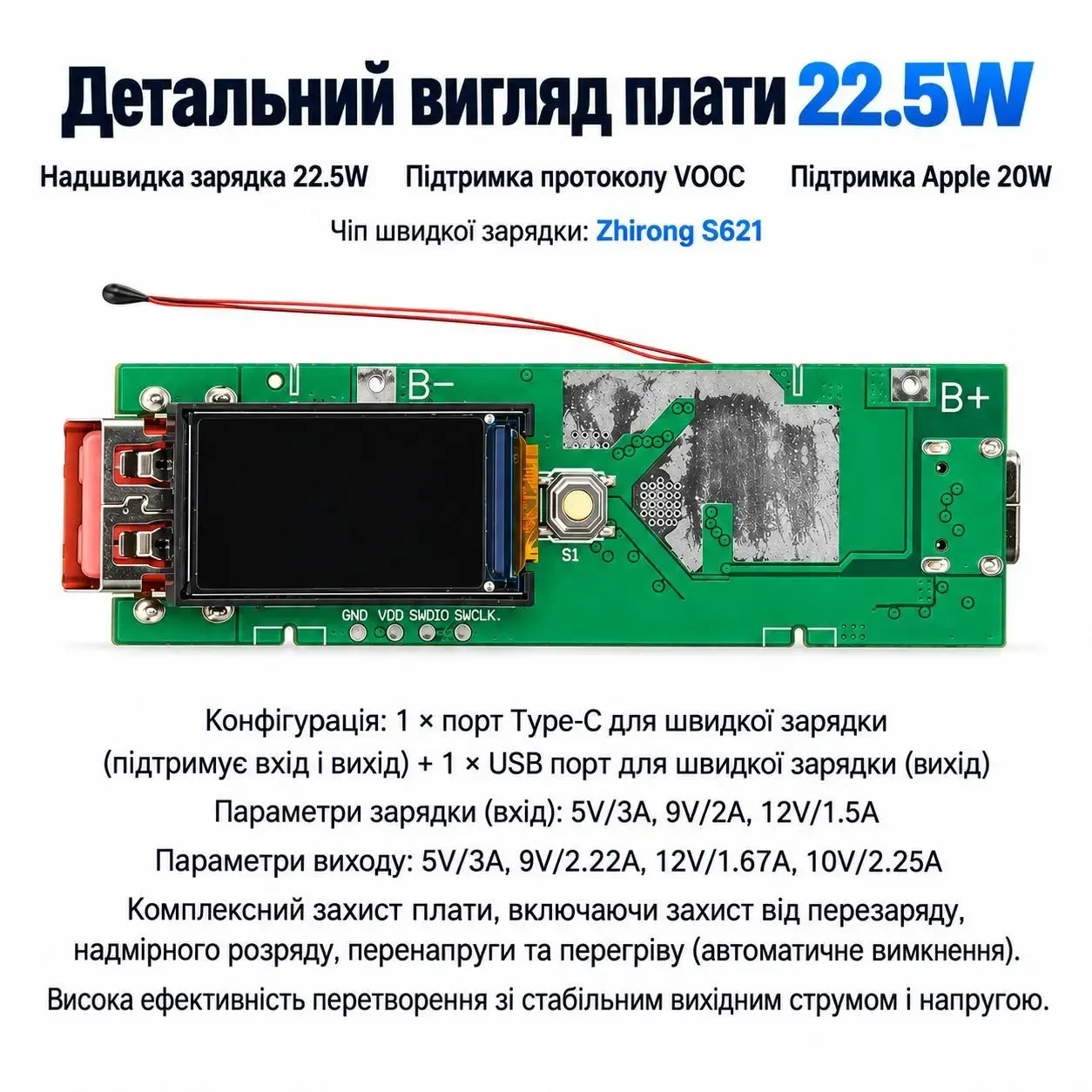

• параметри входу: 5V/3A, 9V/2A, 12V/1.5A;
• параметри виходу: 5V/3A, 9V/2A, 12V/1.5A, 10V/2.25A;
• вбудований захист від перезаряду, надмірного розряду, перенапруги та перегріву;
• стабільний вихідний струм і напруга;
• при одночасному використанні декількох виходів режим швидкої зарядки не підтримується.

Важливо перед складанням

Перед зваркою рекомендується спочатку підключити модуль до зарядного пристрою та перевірити роботу плати й дисплея. Акумулятори необхідно припаяти безпосередньо до контактів B+ та B-, дотримуючись правильної полярності. Зворотне підключення може призвести до пошкодження плати.

Використовуйте тільки літій-іонні акумулятори 3,7 В. Акумулятори LiFePO4 не сумісні. Два елементи 21700 підключаються паралельно, а не послідовно — послідовне підключення створить надмірну напругу та може пошкодити модуль.

Не рекомендується підключати акумулятори скручуванням проводів, затискачами «крокодил» або іншими тимчасовими способами — для нормальної роботи та високого струму необхідне надійне паяне з'єднання. Клеми акумуляторів слід добре ізолювати від випадкового контакту з платою.

Після встановлення акумулятори потрібно надійно зафіксувати всередині корпусу. Перед остаточним закриттям корпусу обов'язково перевірте заряджання, розряджання, швидку зарядку, кнопку та дисплей, оскільки корпус із засувками не розрахований на регулярне повторне розбирання.

Під час роботи на високій потужності плата може нагріватися — помірне нагрівання під час швидкої зарядки є нормальним. Після першого встановлення акумуляторів показник рівня заряду на дисплеї може бути неточним; контролер адаптується після кількох повних циклів заряджання та розряджання.

Комплектація

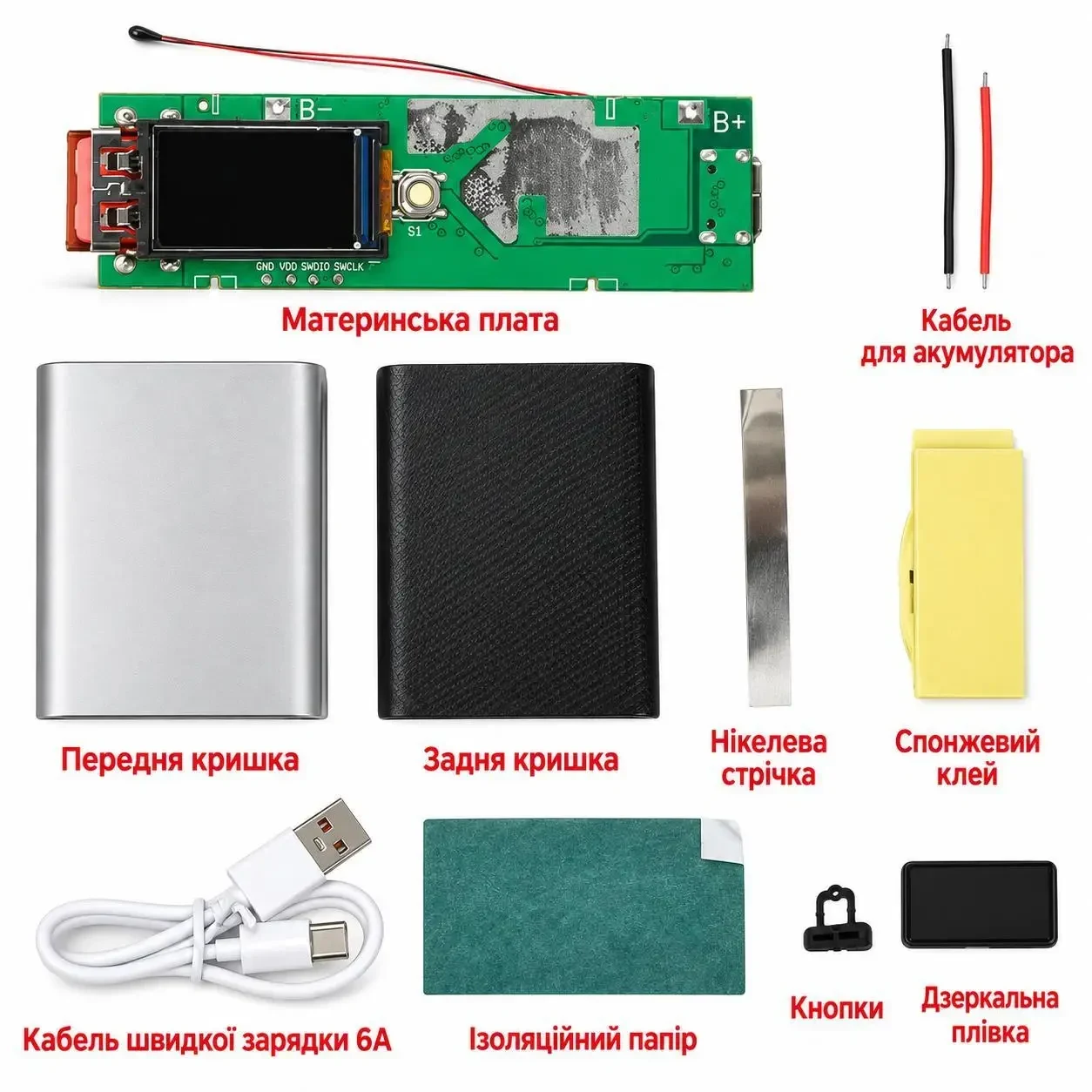

Варіант 1: модуль ×1 + проводи ×2.

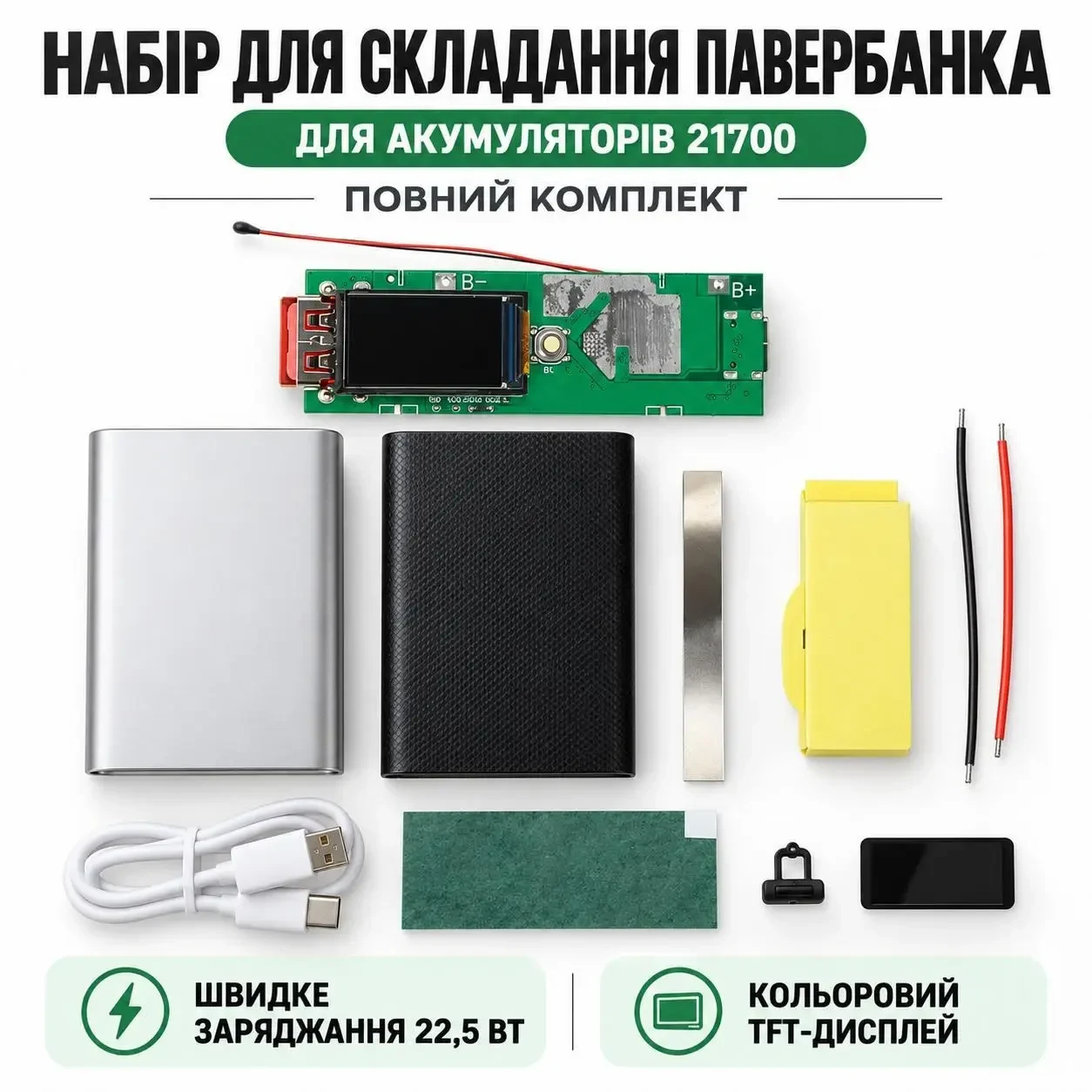

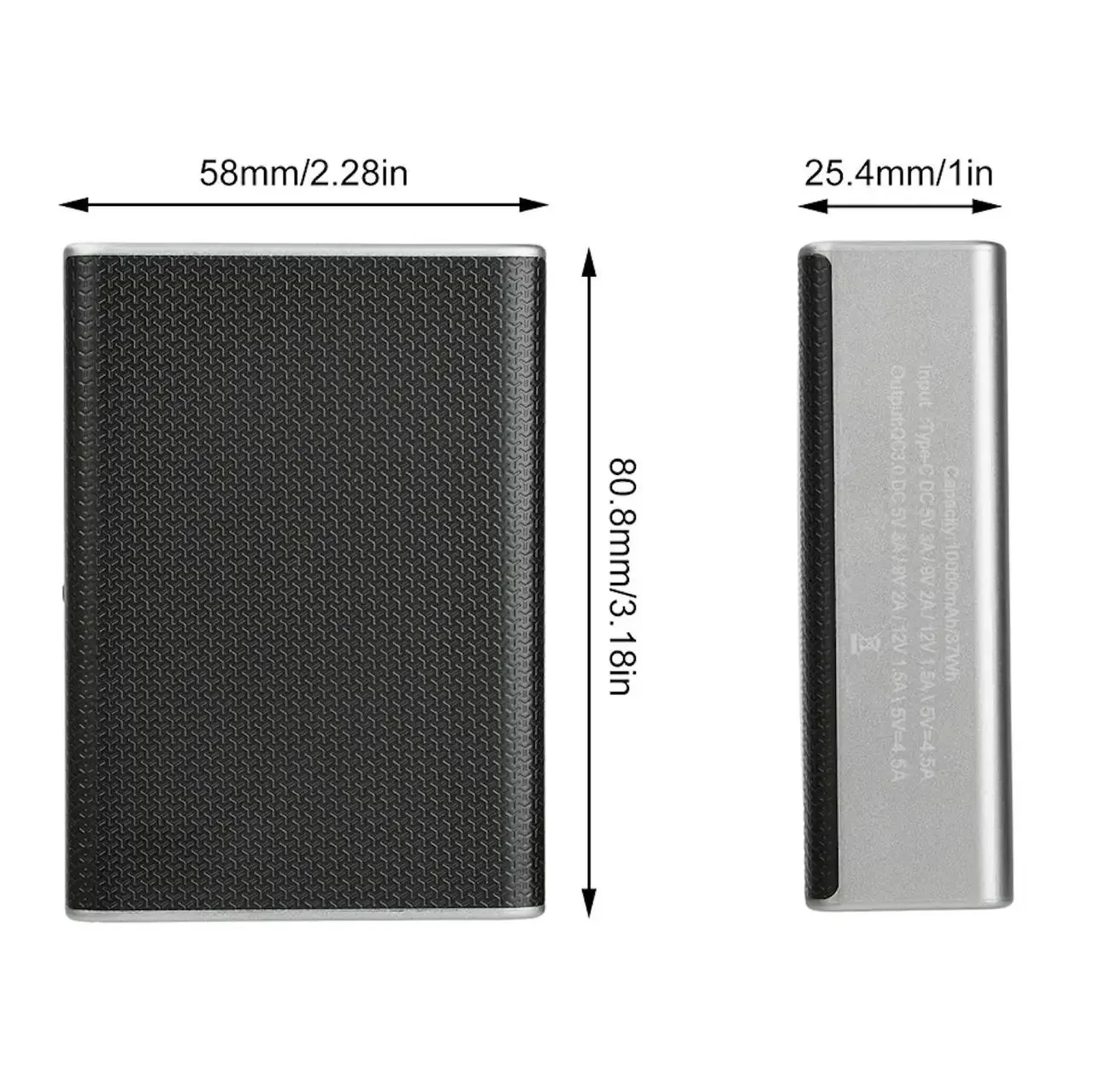

Варіант 2: модуль ×1 + корпус ×1 + комплект аксесуарів ×1.

Зверніть увагу: акумулятори 21700 до комплекту не входять.
